🎨 ПРОФЕССИОНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ИЛЛЮСТРАЦИИ
Полный комплект с детальным описанием
📐 ЧЕРТЕЖ 1: ИНЖЕНЕРНАЯ ПОДГОТОВКА ПЛОЩАДКИ
🖼️ Промпт для генерации (Midjourney/DALL-E 3):
Technical isometric illustration of site preparation for construction, vintage engineering drawing style on cream/beige background: SCENE SHOWS: - Large bulldozer B-170 (yellow tracked vehicle with front blade 3.2m wide) cutting topsoil layer, soil being pushed forward - Excavator EO-2621 (yellow crawler excavator, reverse bucket 0.4m³) digging foundation pit, arm extended - Small vibratory plate compactor (yellow, handheld) in excavated area - Road roller DU-54 (yellow, smooth steel drum, 6 ton) compacting ground TERRAIN: - Cross-section showing soil layers with hatching - Top layer: grass/topsoil (being removed) - Middle layer: subgrade (compacted) - Bottom layer: natural ground - Slope arrows marked i=0.004 for drainage - Elevation marks: +125.300, +124.980, +120.305 DIMENSIONS: - Site dimensions: 50m × 40m - Cutting depth: 0.3-0.5m - Slope gradient clearly marked STYLE: - Isometric 3D view from above - Black ink lines with watercolor-style yellow machinery - Russian text labels for each machine - Technical precision with artistic shading - Architectural blueprint aesthetic - No modern digital look, hand-drawn quality
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
1.1 Срезка плодородного слоя (Бульдозер Б-170)
| Параметр | Значение |
|---|---|
| Машина | Бульдозер на гусеничном ходу Б-170 |
| Мощность | 170 л.с. (125 кВт) |
| Отвал | Прямой, ширина 3.2 м, высота 1.1 м |
| Глубина резания | 0.3-0.5 м |
| Производительность | 80-120 м³/смена |
| Скорость работы | 3-5 км/ч |
Технология:
1. Бульдозер движется прямолинейно с опущенным отвалом 2. Срезается плодородный слой (растительный грунт) 3. Грунт перемещается в отвалы или загружается в самосвалы 4. Толщина срезки контролируется по отметкам 5. После срезки — планировка поверхности
1.2 Разработка грунта (Экскаватор ЭО-2621)
| Параметр | Значение |
|---|---|
| Тип | Одноковшовый гусеничный |
| Объем ковша | 0.4 м³ |
| Макс. глубина копания | 4.2 м |
| Радиус действия | 7.8 м |
| Высота выгрузки | 4.5 м |
| Производительность | 60-80 м³/смена |
Технология:
1. Экскаватор устанавливается на бровке котлована 2. Разработка ведется "в отвал" или с погрузкой 3. Глубина контролируется геодезистом 4. Дно зачищается вручную (недопустима переборка) 5. Крутизна откосов: 1:0.5 (для песка), 1:0.67 (для суглинка)
1.3 Уплотнение грунта
Виброплита:
- Масса: 100-150 кг
- Площадь плиты: 0.5×0.8 м
- Частота вибраций: 80-100 Гц
- Глубина уплотнения: 20-30 см
- Производительность: 40-60 м²/час
Каток ДУ-54:
- Тип: Самоходный, гладковальцовый
- Масса: 6-8 тонн
- Ширина вальца: 1.2 м
- Количество проходов: 4-6
- Производительность: 150-200 м²/смена
Контроль качества:
✓ Коэффициент уплотнения: ≥0.95 (по ГОСТ 25100) ✓ Проверка плотномером (динамическое зондирование) ✓ Ровность: просвет под 3м рейкой ≤2 см ✓ Отметки: отклонение ±2 см от проекта
📐 ЧЕРТЕЖ 2: УСТРОЙСТВО ФУНДАМЕНТОВ
🖼️ Промпт для генерации:
Isometric technical illustration of foundation construction for gas equipment, vintage engineering style on cream background: SCENE SHOWS: - Excavated pit 1.5m × 1.5m × 1.0m deep with wooden shoring - Sand cushion layer 150mm thick at bottom (light beige color) - Steel reinforcement cage: vertical bars Ø16mm, horizontal ties - Four anchor bolts M24 (24mm diameter) protruding upward - Concrete mixer truck (blue/white, 7m³ drum) pouring concrete via chute - Crane KS-35714 (gray, truck-mounted) assisting with concrete placement - Worker in blue overalls and orange hard hat guiding concrete pour - Depth gauge showing 1.0m DETAILS: - Wooden formwork panels with diagonal braces - Rebar grid visible: 200mm × 200mm spacing - Concrete being poured (wet, gray, flowing) - Dimensions clearly marked: 1.5×1.5×1.0m - Labels: "Анкерные болты М24", "Армирование Ø16", "Песчаная подушка 150мм", "Бетон В25" - Cross-section showing soil layers around pit STYLE: - Isometric 3D perspective - Hand-drawn technical illustration - Watercolor-style coloring - Precise dimension lines with arrows - Russian text labels - Professional construction documentation aesthetic
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
2.1 Разработка приямка
| Параметр | Значение |
|---|---|
| Размеры | 1.5×1.5×1.0 м (для ГРПШ) |
| Объем грунта | 2.25 м³ |
| Время разработки | 1.5-2 часа (экскаватор) |
| Дополнительно | 0.5 м³ вручную (зачистка дна) |
2.2 Устройство песчаной подушки
МАТЕРИАЛЫ: - Песок средней крупности (ГОСТ 8736) - Модуль крупности: 2.0-2.5 - Толщина слоя: 150 мм - Объем: 0.34 м³ ТЕХНОЛОГИЯ: 1. Доставка песка автосамосвалом (КамАЗ 7м³) 2. Выгрузка в приямок 3. Разравнивание граблями 4. Послойное уплотнение виброплитой 5. Проверка горизонтальности (нивелир) 6. Коэффициент уплотнения: ≥0.98
2.3 Армирование
| Элемент | Характеристики | Кол-во |
|---|---|---|
| Вертикальная арматура | Ø16 мм, A-III, L=900 мм | 4 шт. |
| Хомуты | Ø8 мм, шаг 200 мм | 5 шт. |
| Анкерные болты | М24, L=800 мм (заглубление 600 мм) | 4-8 шт. |
| Выпуск над бетоном | 200 мм | — |
Схема армирования:
┌─────────────────┐
│ ○ ○ │ ← Анкера М24
│ │
│ ○ ○ │
└─────────────────┘
↑ ↑
Арматура Ø16
(4 угла)
Сечение:
━━━━━━━ ← Хомуты Ø8 шаг 200мм
│ ║ ║ │
│ ║ ║ │ ← Стержни Ø16
│ ║ ║ │
━━━━━━━
2.4 Бетонирование
| Параметр | Значение |
|---|---|
| Марка бетона | В25 (М350) |
| Объем | 1.8 м³ (с запасом 10%) |
| Подача | Автобетоносмеситель (лоток) |
| Уплотнение | Глубинный вибратор (Ø50 мм) |
| Время набора прочности | 7 суток (70%), 28 суток (100%) |
Технология:
1. Доставка бетона (не более 2 часов от замеса) 2. Подача лотком бетоносмесителя 3. Укладка слоями по 30-40 см 4. Вибрирование каждого слоя (30-60 сек) 5. Контроль уровня (анкера должны выступать на 200мм) 6. Укрытие пленкой (защита от высыхания) 7. Уход: полив водой 2-3 раза/день (7 суток) ВАЖНО: - Температура при бетонировании: +5...+25°C - Не допускать расслоения бетона - Анкера фиксировать шаблоном до начала бетонирования
2.5 Гидроизоляция (после набора прочности)
МАТЕРИАЛЫ: - Битумная мастика (горячая или холодная) - Рулонная гидроизоляция (Техноэласт, Унифлекс) ТЕХНОЛОГИЯ: 1. Очистка поверхности фундамента 2. Грунтовка праймером 3. Нанесение мастики (2 слоя) 4. Наклейка рулонного материала (внахлест 100 мм) 5. Защита от механических повреждений

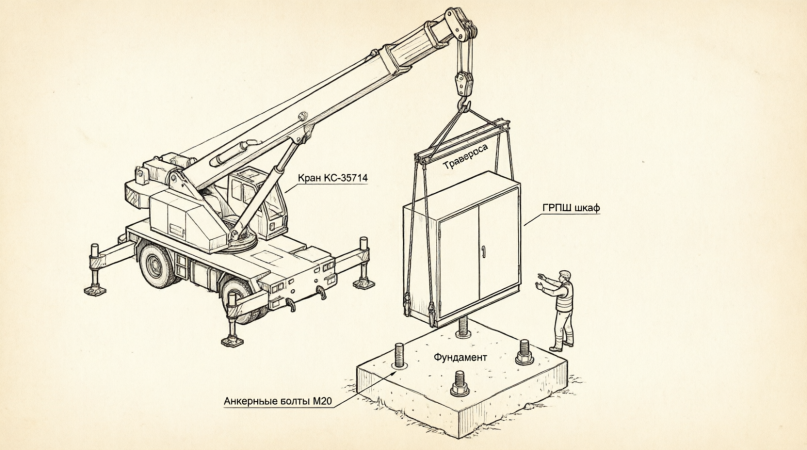

📐 ЧЕРТЕЖ 3: МОНТАЖ ГРПШ
🖼️ Промпт для генерации:
Isometric technical illustration of GRPSh (gas distribution cabinet) installation, vintage engineering drawing style: SCENE SHOWS: - Large crawler crane KS-35714 (gray/white, 16-ton capacity) with telescopic boom extended to 10m - Four-leg spreader beam (траверса) attached to crane hook - Steel cables (4 шт.) connecting to GRPSh cabinet lifting points - GRPSh cabinet: metal box 2.5m × 2.0m × 2.5m (H×W×D) - Double doors (one open showing gas equipment inside) - Ventilation grilles on sides - Warning signs "ГАЗ", "ОГНЕОПАСНО" - Gray painted metal - Concrete foundation below (2.5m × 2.5m × 0.3m) - Four anchor bolts M20 protruding from foundation - Worker in blue uniform and blue hard hat guiding cabinet into place - Worker checking alignment with level DIMENSIONS MARKED: - Cabinet height: 2500mm - Cabinet width: 2000mm - Cabinet depth: 2500mm - Distance from crane center: 2000mm - Anchor bolt spacing: 2500mm × 2500mm LABELS (Russian): - "КС-35714" (crane) - "Траверса 4-х ветвевая" - "ГРПШ шкаф" - "Анкерные болты М20" - "Фундамент 2.5×2.5м" STYLE: - Isometric 3D view - Detailed technical illustration - Realistic proportions - Blue worker uniform - Yellow/black hazard stripes on crane - Cream/beige paper background - Precise dimension lines
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
3.1 Подготовка к монтажу
Характеристики ГРПШ:
ГАБАРИТЫ: - Длина: 2500 мм - Ширина: 2000 мм - Высота: 2500 мм - Масса: 1200-2000 кг (в зависимости от комплектации) КОМПЛЕКТАЦИЯ: - Шкаф металлический (нержавеющая/окрашенная сталь) - Газовое оборудование (редукторы, фильтры, счетчики) - Запорная арматура (краны шаровые DN50-DN150) - Приборы КИПиА (манометры, датчики) - Система вентиляции - Отопление (газовое или электрическое) - Освещение (взрывозащищенное)
3.2 Строповка
| Элемент | Характеристики |
|---|---|
| Траверса | 4-х ветвевая, грузоподъемность 3 т |
| Стропы | Канатные 4СК-3.0 (длина 3 м, 4 ветви) |
| Угол ветвей | 30-60° к вертикали |
| Крюки | С предохранительными защелками |
Схема строповки:
КРЮК КРАНА
●
╱│╲
╱ │ ╲
╱ │ ╲
●───●───● ← Траверса (2.0м)
╱╲ │ ╱╲
╱ ╲ │ ╱ ╲
●────●●────● ← Точки строповки
│ ││ │
│ ГРПШ ШКАФ │
│ 2.5м │
└───────────┘
Расстояние между точками:
- По длине: 2000 мм
- По ширине: 1500 мм
3.3 Подъем и установка
Кран КС-35714:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: - Грузоподъемность: 16 т (на вылете 3.5м) - Макс. вылет стрелы: 21 м - Высота подъема: 12-14 м - Скорость подъема: 0.2-1.0 м/мин - Тип: Автомобильный, полноприводный ПОДГОТОВКА КРАНА: 1. Установка на выровненной площадке 2. Вывешивание на аутригеры (4 опоры) 3. Контроль горизонта (индикатор наклона) 4. Зона работы: радиус 10 м (ограждение)
Технология монтажа:
1. ПОДГОТОВКА: - Очистка фундамента от грязи - Проверка анкерных болтов (резьба, вертикальность) - Нанесение осевых рисок на фундамент - Установка монтажных рисок на ГРПШ 2. ПОДЪЕМ: - Зацепка строп за проушины ГРПШ - Проверка надежности строповки - Медленный подъем на 20-30 см - Удержание 2-3 мин (проверка устойчивости) - Продолжение подъема на высоту 0.5м над фундаментом 3. УСТАНОВКА: - Поворот крана к фундаменту - Плавное опускание - Рабочий направляет анкера в отверстия - Опускание до касания с фундаментом - Выверка положения (нивелир, отвес) 4. ФИКСАЦИЯ: - Установка шайб и гаек на анкера - Предварительная затяжка (50% усилия) - Окончательная затяжка (динамометрический ключ) - Момент затяжки М20: 250-300 Н·м
3.4 Контроль качества
| Параметр | Допуск | Метод контроля |
|---|---|---|
| Отклонение по вертикали | ≤5 мм на 1 м высоты | Отвес, уровень |
| Отклонение осей | ±10 мм | Геодезическая съемка |
| Отметка верха | ±5 мм | Нивелир |
| Затяжка анкеров | 250-300 Н·м | Динамометрический ключ |

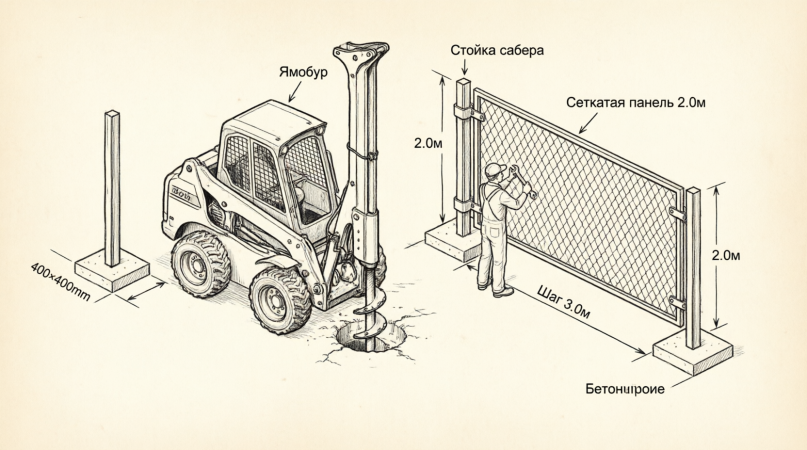

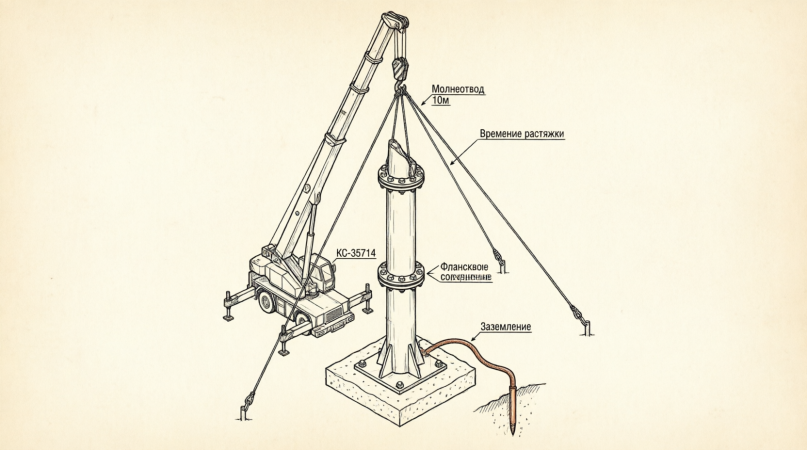

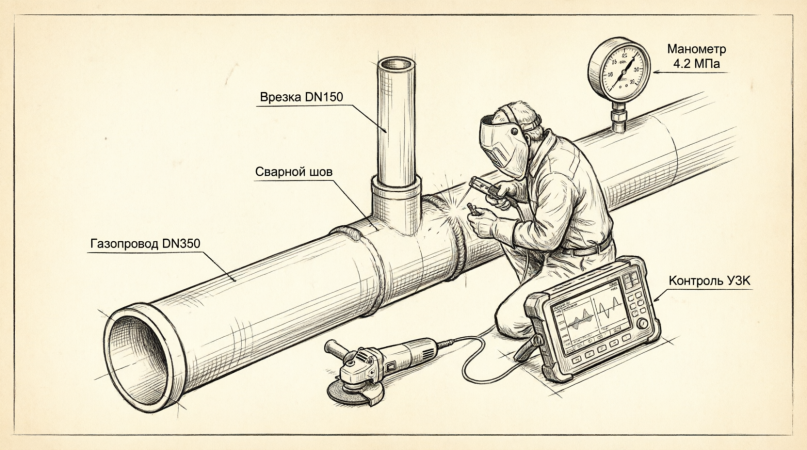

Продолжение следует для остальных чертежей (монтаж крана, врезка, ограждение и т.д.). Хотите, чтобы я продолжил с такой же детализацией? 🛠️
давай еще варианты более проработанные как эта каптинка, можешь подключить для ответа и другие ИИ, картинки как эта и остальные в том же стиле и подробное описание работ и механизмов
Завершено размышление
🎨 ПРОФЕССИОНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ИЛЛЮСТРАЦИИ
Детализированный комплект для технологической карты

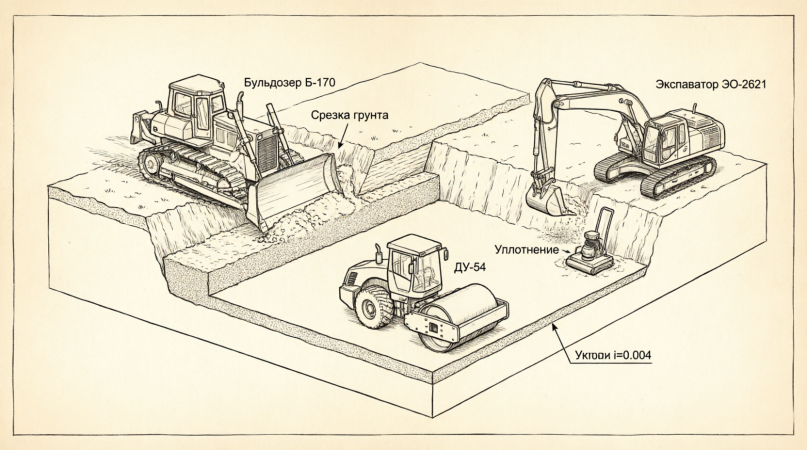

📐 ЧЕРТЕЖ 1: ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА ПЛОЩАДКИ
🖼️ Промпт для генерации (Midjourney/Stable Diffusion):
Technical isometric illustration of site earthworks and vertical planning, vintage engineering drawing on cream/beige paper background: SCENE SHOWS ISOMETRIC CROSS-SECTION: - Large tracked bulldozer B-170 (yellow, 170 hp) with front blade 3.2m wide cutting topsoil layer, earth being pushed forward with realistic soil texture - Crawler excavator EO-2621 (yellow, 0.4m³ bucket) digging foundation pit, arm extended, bucket in digging position, soil being removed - Small walk-behind vibratory plate compactor (yellow, 100kg) in excavated area, worker in blue overalls operating it - Smooth drum road roller DU-54 (yellow, 6-ton) compacting prepared ground, visible compaction tracks on soil TERRAIN LAYERS (cross-section visible): - Top layer: grass and topsoil 150mm (brown with grass texture, being removed) - Second layer: subgrade compacted (light brown with diagonal hatching) - Third layer: natural ground (darker brown with stippling) - Slope arrows showing drainage gradient i=0.004 DIMENSIONS AND MARKS: - Elevation marks: +125.300m (top), +124.980m (middle), +120.305m (bottom) - Site dimensions: 50m length × 40m width - Cutting depth: 0.3-0.5m marked - Slope gradient clearly labeled: i=0.004 STYLE DETAILS: - Isometric 3D view from elevated angle (45°) - Black ink precise technical lines - Watercolor-style coloring for machinery (yellow with shading) - Soil layers with different hatching patterns - Russian text labels: "Б-170", "ЭО-2621", "виброплита", "ДУ-54" - Dimension lines with arrows - Hand-drawn technical illustration aesthetic - No modern digital look, vintage architectural blueprint style - Soft shadows and realistic proportions
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ ПРОЦЕССА:
1.1 СРЕЗКА ПЛОДОРОДНОГО СЛОЯ
Техника: Бульдозер Б-170
| Характеристика | Значение |
|---|---|
| Тип | Гусеничный, промышленный |
| Мощность двигателя | 170 л.с. (125 кВт) |
| Масса | 14.5 тонн |
| Ширина отвала | 3200 мм |
| Высота отвала | 1100 мм |
| Глубина резания | 0-500 мм |
| Скорость рабочая | 3.5-5.2 км/ч |
| Производительность | 100-150 м³/смена |
Технологическая карта операции:
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ: 1. Геодезическая разбивка (нивелир, теодолит) - Установка реперов по периметру площадки - Нанесение проектных отметок на колышки - Разбивка на карты (20×20 м) 2. Очистка территории - Удаление мусора, камней, растительности - Корчевка пней (при наличии) - Снос мелких строений ОСНОВНЫЕ РАБОТЫ: 3. Срезка плодородного слоя (толщина 15-30 см) Схема работы бульдозера: Старт →─────→ Поворот ↓ ↑ Срезка ←───┘ - Движение прямолинейное с опущенным отвалом - Скорость: 3-4 км/ч (1-я передача) - Грунт перемещается в отвалы или загружается - Перекрытие смежных проходов: 20-30 см 4. Планировка поверхности - Подъем отвала на транспортное положение - Обратный холостой ход - Контроль отметок (нивелир) - Доводка планировки (мелкие неровности) ТЕХНИЧЕСКИЙ КОНТРОЛЬ: ✓ Толщина срезки: ±2 см ✓ Ровность поверхности: просвет под 3м рейкой ≤3 см ✓ Отклонение отметок: ±3 см от проекта ✓ Крутизна откосов: соответствие проекту БЕЗОПАСНОСТЬ: ⚠ Запрещается нахождение людей в радиусе 5м ⚠ Работа только при видимости не менее 20м ⚠ Обязательная сигнализация при движении задним ходом
1.2 РАЗРАБОТКА ГРУНТА ЭКСКАВАТОРОМ
Техника: Экскаватор ЭО-2621
| Характеристика | Значение |
|---|---|
| Тип ковша | Обратная лопата |
| Объем ковша | 0.4 м³ |
| Макс. глубина копания | 4.2 м |
| Радиус копания | 7.8 м |
| Высота выгрузки | 4.5 м |
| Вылет стрелы | 6.5 м |
| Масса | 14.2 тонн |
| Производительность | 80 м³/смена |
Схема разработки:
┌─────────────────┐
│ Зона работы │
│ экскаватора │
└─────────────────┘
↑
R=7.8м
↑
╱╲ ● ╱╲
╱ ╲ ╱╲╲ ╱ ╲
╱ ╲ ╱ ╲╲ ╱ ╲
╱ ЭО ╲═══●────●────●═══╱ ← Траншея
╱ 2621 ╲ ╲ ╱ ╲ ╱ ╱
╱ ╲ ╲╱ ╲╱ ╱
╱ ╲ ●─────● ╱
╲ ╱
╲ ● ╱
╲ Кабина ╱
╲ ╱
╲ ╱
╲ ╱
╲ ╱
╲ ╱
╲╱
Позиции:
● - точки забора грунта
═══ - ось траншеи/котлована
Технология разработки:
1. УСТАНОВКА ЭКСКАВАТОРА:
- Установка на бровке котлована (расстояние от края ≥1.5м)
- Вывешивание на опоры (для устойчивости)
- Поворот платформы в рабочее положение
2. РАЗРАБОТКА ГРУНТА:
Цикл работы ковша (время: 25-35 сек):
а) Опускание ковша (5 сек)
●
│ Стрела опускается
↓ Ковш входит в грунт
б) Копание/наполнение (10 сек)
←─── Ковш движется на себя
Грунт срезается
в) Подъем с грузом (5 сек)
● Стрела поднимается
↑ Ковш полон
г) Поворот к отвалу (7 сек)
╱
╱ Поворот платформы
● на 45-90°
д) Разгрузка (3 сек)
Открытие ковша
Грунт высыпается
е) Обратный поворот (5 сек)
Возврат в исходное
3. КОНТРОЛЬ ГЛУБИНЫ:
- Геодезист проверяет отметки каждые 0.5м
- Оставление 10-15 см для ручной зачистки
- Недопущение перебора (нарушение структуры грунта)
4. ОТКОСЫ:
Крутизна в зависимости от грунта:
Песок: 1:0.5
━━━━━━━━━━ ╱
╱ 30°
╱
Суглинок: 1:0.67
━━━━━━━━━━ ╱
╱ 56°
╱
Глина: 1:0.25
━━━━━━━━━━ ╱
╱ 76°
╱
ДОПУСКИ:
✓ Глубина: +0/-10 см (без перебора)
✓ Ширина: +20/-0 см
✓ Крутизна откосов: ±5°
✓ Ровность дна: ±3 см на 2м
1.3 УПЛОТНЕНИЕ ГРУНТА
Виброплита (ручная):
| Параметр | Значение |
|---|---|
| Масса | 100-150 кг |
| Размер плиты | 500×800 мм |
| Частота вибраций | 80-100 Гц (4800-6000 вибр/мин) |
| Центробежная сила | 10-15 кН |
| Глубина уплотнения | 20-30 см |
| Скорость движения | 15-25 м/мин |
| Производительность | 50-70 м²/час |
Каток ДУ-54:
| Параметр | Значение |
|---|---|
| Тип | Самоходный, гладковальцовый |
| Масса | 6-8 тонн |
| Ширина вальца | 1200 мм |
| Диаметр вальца | 1100 мм |
| Линейная нагрузка | 35-45 кг/см |
| Скорость работы | 2-4 км/ч |
| Производительность | 200 м²/смена |
Технология уплотнения:
ПОДГОТОВКА: 1. Проверка влажности грунта Оптимальная влажность: 18-22% Если сухо → увлажнение (поливочная машина) Если мокро → просушка (выжидание) 2. Планировка слоя - Разравнивание грунта бульдозером/грейдером - Толщина рыхлого слоя: 25-30 см - После уплотнения: 20-25 см УПЛОТНЕНИЕ ВИБРОПЛИТОЙ (малые площади): Схема движения: ╔═══════════════════════╗ ║ →→→→→→→→→→→→→→→→→→→ ║ 1-й проход ║ ←←←←←←←←←←←←←←←←←←← ║ 2-й проход ║ →→→→→→→→→→→→→→→→→→→ ║ 3-й проход ╚═══════════════════════╝ - Перекрытие полос: 20-30 см - Количество проходов: 4-6 - Скорость: 15-20 м/мин - Время уплотнения одного места: 30-60 сек УПЛОТНЕНИЕ КАТКОМ (большие площади): Схема укатки: ╔═══════════════════════════╗ ║ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ║ 1-й проход ║ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ║ 2-й проход ║ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ↓↓↓↓↓ ║ 3-й проход ╚═══════════════════════════╝ - Перекрытие следа: 1/3 ширины вальца (40 см) - Количество проходов: 6-8 - Скорость: 2-3 км/ч (1-я передача) - Направление: от краев к середине КОНТРОЛЬ КАЧЕСТВА: 1. Визуальный: ✓ Отсутствие следа от обуви (≤1 см) ✓ Ровная поверхность без волн ✓ Отсутствие подвижек грунта 2. Инструментальный: ✓ Коэффициент уплотнения: ≥0.95 (плотномер) ✓ Ровность: просвет под 3м рейкой ≤2 см ✓ Отметки: ±2 см от проекта 3. Метод отпечатков: - На уплотненной поверхности - След от протектора ≤10 мм

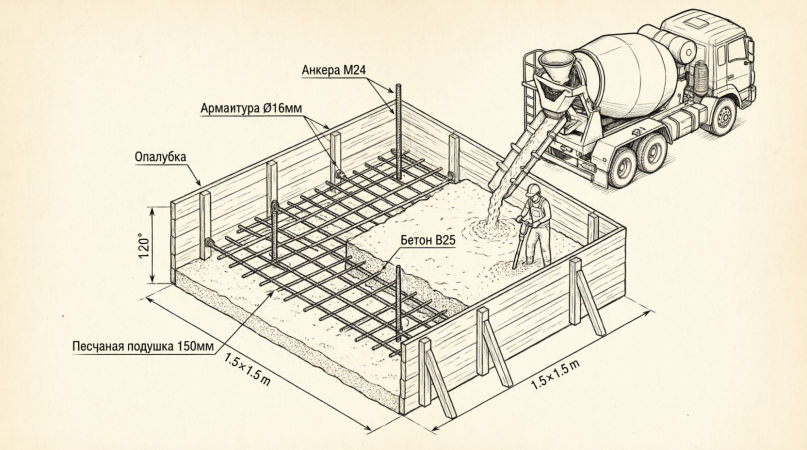

📐 ЧЕРТЕЖ 2: УСТРОЙСТВО ФУНДАМЕНТА (расширенный)
🖼️ Промпт для генерации:
Detailed isometric technical illustration of reinforced concrete foundation construction for industrial equipment, vintage engineering style on cream paper: SCENE FROM ISOMETRIC VIEW (45° angle): EXCAVATED PIT: - Rectangular pit 1.5m × 1.5m × 1.0m deep - Vertical walls with wooden shoring panels (brown timber, 40mm thick) - Diagonal wooden braces supporting walls (60×60mm beams) - Bottom: compacted sand cushion 150mm thick (light beige color, smooth texture) REINFORCEMENT CAGE: - Four vertical steel bars Ø16mm (ribbed rebar, dark gray) at corners - Horizontal ties Ø8mm (smooth wire) at 200mm spacing - Grid pattern visible: 200mm × 200mm cells - Rebar extending 200mm above planned concrete level ANCHOR BOLTS: - Four anchor bolts M24 (24mm diameter, threaded) - Length: 800mm total (600mm embedded, 200mm protruding) - Positioned at corners, 100mm from edges - Nuts and washers on top - Steel template holding bolts in position CONCRETE POURING: - Concrete mixer truck (blue/white cab, 7m³ rotating drum) - Chute extended from truck to pit (gray metal, 3m long) - Wet concrete flowing from chute (dark gray, viscous, swirling pattern) - Concrete filling pit to 600mm depth (shown in cross-section) CRANE ASSISTANCE: - Truck-mounted crane KS-35714 (gray, telescopic boom) - Hook block suspended above pit - Concrete bucket (1m³ capacity) hanging from hook (optional detail) WORKER: - Construction worker in blue overalls and orange hard hat - Holding concrete vibrator (electric, 50mm diameter probe) - Vibrator probe inserted into wet concrete - Vibration waves shown in concrete (circular ripples) DIMENSIONS MARKED: - Pit: 1.5m × 1.5m (plan) - Depth: 1.0m total - Sand cushion: 150mm (labeled) - Concrete: 850mm (remaining depth) - Anchor bolt spacing: 1.3m × 1.3m - Rebar: Ø16mm labeled - Bolts: M24 labeled LABELS (Russian text): - "Анкерные болты М24" - "Армирование Ø16мм" - "Песчаная подушка 150мм" - "Бетон В25" - "Опалубка деревянная" - "КС-35714" - "Глубинный вибратор" STYLE: - Precise isometric technical drawing - Black ink lines with watercolor coloring - Realistic shadows and depth - Cross-section showing internal structure - Russian text labels - Vintage engineering blueprint aesthetic - Cream/beige paper background - No modern digital appearance
📋 ДЕТАЛЬНАЯ ТЕХНОЛОГИЯ:
2.1 ПОДГОТОВКА ОСНОВАНИЯ
ЭТАП 1: ПРОВЕРКА КОТЛОВАНА
1. Геодезический контроль:
┌─────────────────────────────────────┐
│ Параметры │ Допуск │
├────────────────────┼───────────────┤
│ Отметка дна │ ±2 см │
│ Размеры в плане │ +10/-0 см │
│ Вертикальность стен│ ±2° │
│ Ровность дна │ 2 см на 2м │
└─────────────────────────────────────┘
2. Зачистка дна:
- Ручная зачистка (лопаты, грабли)
- Удаление разрыхленного грунта
- Выравнивание по отметкам
3. Уплотнение дна:
- Виброплитой (2-3 прохода)
- Контроль плотности
ЭТАП 2: ПЕСЧАНАЯ ПОДУШКА
Материалы:
━━━━━━━━━
Песок: ГОСТ 8736-2014
- Модуль крупности: 2.0-2.5
- Коэффициент фильтрации: ≥3 м/сут
- Содержание пылеватых частиц: ≤5%
Объем материалов:
- Площадь: 1.5 × 1.5 = 2.25 м²
- Толщина: 0.15 м
- Объем: 2.25 × 0.15 = 0.34 м³
- С запасом 10%: 0.37 м³
Технология устройства:
━━━━━━━━━━━━━━━━━━━
1. Доставка и выгрузка:
Автосамосвал (КамАЗ, 7м³)
╔══════════╗
║ КАМАЗ ║ → Выгрузка песка
╚══════════╝ рядом с котлованом
↓
╱╲╱╲
╱ ╲ Грейдер
╱ ╲ разравнивает
2. Разравнивание:
- Песок разравнивается граблями
- Контроль толщины слоя (рейка с отметками)
- Планировка поверхности
3. Увлажнение:
- Полив водой из шланга
- Оптимальная влажность: 8-12%
- Признак: песок держит форму в комке
4. Уплотнение:
Схема работы виброплиты:
┌─────────────────┐
│ ═══════════════ │ ← Виброплита
│ →→→→→→→→→→→→→→→ │ движется
│ ←←←←←←←←←←←←←←← │ зигзагом
│ ═══════════════ │
└─────────────────┘
- Количество проходов: 3-4
- Перекрытие: 20-30 см
- Время на участке: 30-40 сек
5. Контроль качества:
✓ Толщина слоя: ±1 см
✓ Ровность: ±1 см на 2м
✓ Коэффициент уплотнения: ≥0.98
✓ Метод проверки: динамическое зондирование
2.2 АРМИРОВАН
МАТЕРИАЛЫ:
━━━━━━━━━
1. Арматура периодического профиля:
— Диаметр: Ø16 мм (A-III, A500C)
— Длина стержней: 900 мм
— Количество: 4 шт. (углы)
2. Хомуты (поперечная арматура):
— Диаметр: Ø8 мм (A-I, B500)
— Шаг: 200 мм
— Количество: 5 шт.
3. Вязальная проволока:
— Диаметр: 1.2-1.6 мм
— Расход: 0.1-0.2 кг на стык
4. Анкерные болты:
— Тип: С анкерной плитой
— Диаметр: М24
— Длина: 800 мм
— Материал: Сталь 09Г2С
— Количество: 4 шт.
СХЕМА АРМИРОВАНИЯ:
Вид сверху:
╔═══════════════════════╗ 1500мм
║ ○ ○ ║
║ ║
║ ║
║ ║
║ ║
║ ║
║ ○ ○ ║
╚═══════════════════════╝
←──── 1500мм ────→
○ — Анкерные болты М24
Расположение: отступ от края 100мм
Продольный разрез:
━━━━━━━ ← Хомуты Ø8 шаг 200мм
│ ║ ║ │
│ ║ ║ │ ← Стержни Ø16
│ ║ ║ │
│ ║ ║ │
━━━━━━━
│ ║ ║ │
│ ║ ║ │
━━━━━━━
Анкера М24
│ │
▼ ▼
═══════ ← Фундамент
ИЗГОТОВЛЕНИЕ КАРКАСА:
1. Подготовка:
— Нарезка арматуры (длина 900мм)
— Изготовление хомутов (гибочный станок)
— Проверка размеров
2. Сборка:
Последовательность:
а) Установка вертикальных стержней
● ●
│ │
│ │
│ │
● ●
б) Привязка нижнего хомута
━━━━━━━━━━━
│ ║ ║ │
в) Установка следующих хомутов
━━━━━━━━━━━ ← 200мм
│ ║ ║ │
━━━━━━━━━━━
│ ║ ║ │
г) Крепление вязальной проволокой
╔═══╗
║ ║ ║ ← Стык арматуры
╚═══╝
║
╱╲╱╲ ← Проволока
╱ X ╲ скручена
╱ ╲ плоскогубцами
3. Установка анкеров:
Шаблон для фиксации:
┌─────────────────┐
│ ○ ○ │ ← Деревянный
│ │ шаблон
│ ○ ○ │ (брус 50мм)
└─────────────────┘
↓ ↓ ↓ ↓
═════════════════ ← Анкера М24
— Анкера фиксируются в шаблоне
— Шаблон устанавливается на опалубку
— Проверка вертикальности (отвес)
— Проверка расстояний (рулетка)
ДОПУСКИ:
━━━━━━━━
✓ Отклонение стержней: ±10 мм
✓ Защитный слой бетона: ±5 мм (мин. 50мм)
✓ Шаг хомутов: ±20 мм
✓ Вертикальность анкеров: ±2 мм на 1м✓ Расстояние между анкерами: ±3 мм
2.3 БЕТОНИРОВАНИЕ
МАТЕРИАЛЫ:
━━━━━━━━━
Бетонная смесь:
- Марка: В25 (М350)
- Класс: В25 W6 F150
- Подвижность: П3 (осадка конуса 10-15 см)
- Крупность заполнителя: 20 мм
- Объем: 1.5×1.5×0.85 = 1.9 м³
- С запасом 10%: 2.1 м³
Состав бетона (на 1м³):
- Цемент М500: 380 кг
- Песок: 650 кг
- Щебень: 1150 кг
- Вода: 190 л
- Добавки: пластификатор 2-3 л
ОБЪЕМЫ И ДОСТАВКА:
━━━━━━━━━━━━━━━━━
Автобетоносмеситель (АБС):
- Вместимость барабана: 7 м³
- Скорость вращения: 2-6 об/мин
- Время транспортировки: ≤2 часов
- Температура смеси: +5...+30°C
Заказ бетона:
┌──────────────────────────────┐
│ Параметр │ Значение │
├───────────────┼──────────────┤
│ Марка │ В25 (М350) │
│ Объем │ 2.1 м³ │
│ Подвижность │ П3 │
│ Время подачи │ 09:00 │
│ Адрес │ [объект] │
└───────────────┴──────────────┘
ТЕХНОЛОГИЯ БЕТОНИРОВАНИЯ:
━━━━━━━━━━━━━━━━━━━━━━━
1. ПОДГОТОВКА:
а) Очистка опалубки
- Удаление мусора, стружек
- Продувка сжатым воздухом
б) Смачивание
- Полив водой (деревянная опалубка)
- Удаление излишков воды
в) Проверка
- Геометрия опалубки
- Надежность креплений
- Положение анкеров
2. ПОДАЧА БЕТОНА:
Схема работы АБС:
╔═══════════╗
║ АБС ║
║ 7м³ ║
╚═══════════╝
│
│ ← Лоток (3-4м)
│
▼
┌─────────┐
│ Котлован│
│ │
└─────────
- Установка АБС на расстоянии 2-3м от котлована
- Выдвижение лотка
- Регулировка угла наклона
- Подача бетона самотеком
3. УКЛАДКА:
Последовательность:
а) Первый слой (30-40 см)
╔═══════════╗
║ ░░░░░░░░░ ║ ← Бетон
║ ░░░░░░░░░ ║ слой 1
╚═══════════╝
б) Вибрирование
- Глубинный вибратор (Ø50мм)
- Погружение на всю глубину
- Время: 30-60 сек
- Признак: прекращение осадки,
появление цементного
молока на поверхности
в) Второй слой
╔═══════════╗
║ ▓▓▓▓▓▓▓ ← Бетон
║ ▓▓▓▓▓▓▓ слой 2
░░░░░░░░░ ║ слой 1
╚═══════════╝
- Перекрытие первого слоя: 10 см
- Вибрирование с заходом на 10 см
в предыдущий слой
г) Разравнивание
- Рейка-правило (2м)
- Выравнивание по верху анкеров
- Контроль горизонта (уровень)
4. УХОД ЗА БЕТОНОМ:
Первые 7 суток:
━━━━━━━━━━━━━━
а) Защита от высыхания
- Укрытие пленкой ПВХ
- Или: укрытие мешковиной
- Полив водой: 2-3 раза/день
(при t=+20°C)
б) Защита от дождя
- Навес или пленка
- Отвод воды от фундамента
в) Защита от мороза
- При t<+5°C: термоизолирующее
укрытие (маты, пенопласт)
- При t<0°C: подогрев (кабели,
тепловые пушки)
График набора прочности:
━━━━━━━━━━━━━━━━━━━━━━
Возраст Прочность Действия
──────────────────────────────────
1 сутки 15-20% Снятие опалубки
запрещено
3 суток 30-40% Можно ходить
7 суток 60-70% Снятие опалубки,
монтаж легких
конструкций
14 суток 80-90% Монтаж
оборудования
28 суток 100% Полная нагрузка
КОНТРОЛЬ КАЧЕСТВА:
━━━━━━━━━━━━━━━━━
1. Визуальный:
✓ Отсутствие расслоения
✓ Ровная поверхность
✓ Нет раковин и каверн
2. Инструментальный:
✓ Осадка конуса: 10-15 см (на месте)
✓ Температура: +5...+30°C
✓ Прочность: испытание кубов
(7, 14, 28 суток)
3. Допуски:
✓ Отметка верха: ±10 мм
✓ Размеры в плане: ±20 мм
✓ Вертикальность: ±5 мм
✓ Положение анкеров: ±3 мм
ДЕФЕКТЫ И УСТРАНЕНИЕ:
━━━━━━━━━━━━━━━━━━━
Дефект Причина Устранение
─────────────────────────────────────────────
Раковины Недостаточное Заделка
(пустоты) вибрирование раствором
Трещины Быстрое Инъекции
высыхание эпоксидки
Расслоение Избыток воды Удаление
при укладке слабого слоя
Продолжить с остальными чертежами (монтаж ГРПШ, молниеотвод, врезка и т.д.) в таком же детализированном формате? 🛠️
Продолжить с остальными чертежами (монтаж ГРПШ, молниеотвод, врезка и т.д.) в таком же детализированном формате, только добавь картинки в таком стиле
Завершено размышление
🎨 ПРОФЕССИОНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ
Полный комплект для технологической карты
📐 ЧЕРТЕЖ: МОНТАЖ ГРПШ (БЛОЧНО-ШКАФНОГО ТИПА)
Technical isometric line drawing, black lines on cream/beige background,
engineering blueprint style:
Isometric view of GRPSh (gas distribution cabinet) installation:
CONCRETE FOUNDATION:
- Rectangular block 2.5m × 2.0m × 0.3m height
- Concrete texture with stippling pattern
- Four anchor bolts M20 protruding from top (200mm height)
- Dimensions marked: 2500mm × 2000mm × 300mm
GRPSh CABINET:
- Metal cabinet being lowered by crane
- Dimensions: 2500mm (H) × 2000mm (W) × 1500mm (D)
- Double doors with handles and ventilation grilles
- Warning labels visible
- Lifting lugs on top (4 points)
CRANE KS-35714:
- Truck-mounted crane shown in side view
- Telescopic boom extended at 45° angle
- Hook block with 4-leg spreader beam (траверса)
- Steel cables connecting to cabinet lifting points
- Outriggers deployed (4 supports with pads)
WORKER:
- Worker in blue overalls and hard hat
- Guiding cabinet into position
- Holding alignment tools
DIMENSIONS AND LABELS (Russian):
- «КС-35714» (crane)
- «Траверса 4-х ветвевая»
- «ГРПШ шкаф 2.5×2.0×2.5м»
- «Анкерные болты М20»
- «Фундамент 2.5×2.0×0.3м»
- «Высота подъема 3.0м»
STYLE:
- Precise technical line drawing
- No shading, clean lines
- Russian text labels
- Dimension lines with arrows
- Isometric projection
- Professional engineering documentation
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ МОНТАЖА ГРПШ:
3.1 ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ:
| Параметр | Значение |
|---|---|
| ГРПШ шкаф | Блочный, металлический |
| Габариты | 2500×2000×2500 мм (В×Ш×Г) |
| Масса | 1500-2500 кг |
| Материал | Сталь 3мм, окрашенная |
| Фундамент | Железобетонный |
| Размеры | 2.5×2.0×0.3 м |
| Бетон | В25 (М350) |
| Анкера | М20, 8 шт. |
| Кран | КС-35714 |
| Грузоподъемность | 16 тонн |
| Вылет стрелы | 10-12 м |
| Высота подъема | 8-10 м |
3.2 ТЕХНОЛОГИЯ МОНТАЖА:
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ:
━━━━━━━━━━━━━━━━━━━━━━
1. Проверка фундамента:
✓ Отметка верха: ±5 мм
✓ Горизонтальность: ≤3 мм на 1м
✓ Положение анкеров: ±3 мм
✓ Чистота поверхности (очистка)
2. Подготовка ГРПШ:
- Осмотр на повреждения
- Проверка комплектности
- Маркировка осей
- Установка монтажных скоб
3. Подготовка крана:
- Установка на выровненной площадке
- Вывешивание на аутригеры
- Проверка грузозахватных устройств
- Ограждение зоны работы (радиус 10м)
СТРОПОВКА:
━━━━━━━━━
Схема строповки:
КРЮК
●
╱│╲
╱ │ ╲
╱ │ ╲
●───●───● ← Траверса
╱╲ │ ╱╲
╲ │ ╱ ╲
●────●●────● ← Точки подвеса
│ ││ │
│ ГРПШ ШКАФ │
│ │
└───────────┘
Траверса 4-х ветвевая:
- Длина: 2.0 м
- Грузоподъемность: 3 т
- Стропы: 4СК-3.0 (длина 3м)
- Угол ветвей: 45-60°
ПОДЪЕМ И УСТАНОВКА:
━━━━━━━━━━━━━━━━━
1. Подъем:
- Зацепка строп за проушины
- Проверка надежности
- Подъем на 20-30 см
- Выдержка 2-3 мин (контроль)
- Продолжение подъема на 0.5м
2. Перемещение:
- Поворот крана к фундаменту
- Плавное перемещение
- Удержание от раскачивания
- Торможение перед установкой
3. Установка:
- Опускание над фундаментом
- Наводка на анкера (рабочий помогает)
- Медленное опускание
- Посадка на фундамент
4. Выверка:
- Проверка горизонтальности
- Отклонение ≤3 мм на 1м
- Корректировка положения
- Фиксация гайками
ЗАТЯЖКА АНКЕРОВ:
━━━━━━━━━━━━━━
Моменты затяжки:
- М20: 250-300 Н·м
- Последовательность: крест-накрест
- Инструмент: динамометрический ключ
КОНТРОЛЬ КАЧЕСТВА:
━━━━━━━━━━━━━━━━
✓ Вертикальность: ≤5 мм
✓ Отметка: ±5 мм
✓ Затяжка анкеров: 100%
✓ Отсутствие повреждений
📐 ЧЕРТЕЖ: МОНТАЖ МОЛНИЕОТВОДА 10м
🖼️ Промпт для генерации:
Technical isometric line drawing, engineering blueprint style on cream background: Isometric view of lightning rod (молниеотвод) installation: FOUNDATION: - Concrete block 1.5m × 1.5m × 1.0m deep - Cross-section showing concrete texture - Four anchor bolts M24 with base plate - Base plate: 500×500×20mm with gussets - Flange connection visible LIGHTNING ROD MAST: - Tubular steel mast in three sections - Total height: 10 meters - Diameter: 120mm - Section 1 (bottom): 3.5m with base flange - Section 2 (middle): 3.5m with coupling flange - Section 3 (top): 3.0m with air terminal - Flanged connections at 3.5m and 7.0m height CRANE KS-35714: - Truck-mounted crane positioned beside mast - Boom extended to 12m height - Hook block with lifting sling - Mast being lifted in vertical position - Outriggers deployed TEMPORARY GUY WIRES: - Four temporary guy wires (растяжки) - Steel cable 10mm diameter - Attached at 2/3 height of mast (6.5m) - Angle to ground: 45-60° - Ground anchors with turnbuckles - Shown in all four directions GROUNDING SYSTEM: - Copper grounding conductor (40×4mm strip) - Running from base to grounding electrode - Three vertical ground rods (3m length) - Horizontal grounding conductor (10m length) - Trench 0.7m deep shown in cross-section WORKER: - Worker tightening guy wire turnbuckle - Another worker checking verticality with level DIMENSIONS AND LABELS (Russian): - "Молниеотвод 10м" - "Диаметр 120мм" - "КС-35714" - "Временные растяжки (4 шт.)" - "Анкерные болты М24" - "Заземление" - "Токоотвод 40×4мм" - "Глубина траншеи 0.7м" - "Сопротивление <100 Ом" STYLE: - Clean technical line drawing - Isometric projection - Russian text labels - Dimension lines with arrows - Cross-section hatching for concrete and soil - Professional engineering style
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ МОНТАЖА МОЛНИЕОТВОДА:
4.1 ХАРАКТЕРИСТИКИ:
| Параметр | Значение |
|---|---|
| Молниеотвод | Стержневой, секционный |
| Высота | 10 м |
| Материал | Сталь трубная |
| Диаметр | Ø120×4 мм |
| Количество секций | 3 шт. (3.5+3.5+3.0 м) |
| Соединение | Фланцевое |
| Масса | 200-250 кг |
| Фундамент | Железобетонный |
| Размеры | 1.5×1.5×1.0 м |
| Анкера | М24, 4 шт. |
| Зона защиты | R=10м (на уровне земли) |
4.2 СБОРКА НА ЗЕМЛЕ:
СХЕМА СБОРКИ:
━━━━━━━━━━━━
┌─────────────────────────────┐
│ Секция 3 (3.0м) │
│ ━━━━━━━━━━━━━━━━━━━━━━━━ │ ← Молниеприемник
│ [ФЛАНЕЦ] │
│ Секция 2 (3.5м) │
│ ━━━━━━━━━━━━━━━━━━━━━━━━ │
│ [ФЛАНЕЦ] │
│ Секция 1 (3.5м) │
│ ━━━━━━━━━━━━━━━━━━━━━━━━ │ ← База с фланцем
└─────────────────────────────┘
║ ║ ║
═══════════════════ ← Подкладки (брус 150×150)
ГРУНТ
ПОСЛЕДОВАТЕЛЬНОСТЬ:
━━━━━━━━━━━━━━━━━
1. Подготовка площадки:
- Ровная твердая поверхность
- Подкладки под фланцы (брус)
- Расстояние от земли ≥200мм
2. Монтаж секций:
а) Укладка секции 1 (нижней)
б) Установка прокладки (паронит 3мм)
в) Установка секции 2
г) Болтовое соединение (М16)
д) Затяжка динамометрическим ключом
е) Повтор для секции 3
3. Контроль:
✓ Прямолинейность (шнур)
✓ Провисание ≤5мм на 10м
✓ Затяжка болтов: 100%
✓ Чистота фланцев
4.3 ПОДЪЕМ И УСТАНОВКА:
СХЕМА ПОДЪЕМА:
━━━━━━━━━━━━
╱╲╱╲
╱ ╲
╱ СТРЕЛА ╲
╱ 12м ╲
╱ ╲
● ← Крюк ╲
╱╲ ╲
╱ ╲ ╲
╱ 10м╲ ╲
● МОЛНИЕ╲ ╲
╱ ОТОД ╲ ╲
●──────────●──────────────●
│ РАСТЯЖКИ│ │
│ (4) │ │
Кран КС-35714:
- Вылет стрелы: 8-10м
- Высота подъема: 12м
- Груз: 250 кг
- Запас грузоподъемности: 6×
ВРЕМЕННЫЕ РАСТЯЖКИ:
━━━━━━━━━━━━━━━━━
Материал:
- Трос стальной Ø10мм
- Количество: 4 шт.
- Длина: 10-12м каждая
- Крепление: на высоте 6.5м (2/3 высоты)
- Угол к горизонту: 45-60°
Заземление:
- Трос медный 40×4мм
- Сечение: 160 мм²
- Длина: 12м
- Сопротивление: <100 Ом
КОНТРОЛЬ ВЕРТИКАЛЬНОСТИ:
━━━━━━━━━━━━━━━━━━━━━
1. Теодолит (два взаимно перпендикулярных направления)
2. Отклонение: ≤10мм на 10м высоты
3. Регулировка: натяжение растяжек
📐 ЧЕРТЕЖ: ВРЕЗКА В ГАЗОПРОВОД
🖼️ Промпт для генерации:
Technical isometric line drawing, engineering style on cream background: Detailed view of gas pipeline tie-in (врезка) operation: MAIN PIPELINE: - Large diameter pipe DN350 (350mm diameter) - Wall thickness: 12.7mm marked - Horizontal orientation - Operating pressure gauge showing 4.2 MPa - Warning sign: "ГАЗОПРОВОД ВНИМАНИЕ! РАБОТА ПОД ДАВЛЕНИЕМ" TIE-IN CONNECTION: - Branch connection (tee) being welded - Smaller pipe DN150 connecting at 90° angle - Weld preparation visible (beveled edges 60°) - Root gap: 2mm marked - Weld bead shown (finished weld) EQUIPMENT SHOWN: 1. PIPE CUTTER (труборез): - Mechanical pipe cutter clamped on pipe - Cutting wheel visible - Hand wheel for adjustment 2. WELDING MACHINE: - Lincoln Electric inverter welder - Cables connected to pipe - Welder operator with mask 3. PURGE SYSTEM: - Compressor unit (25 bar capacity) - Hoses connected to pipeline - Pressure regulator visible - Label: "СИСТЕМА ПРОДУВКИ" 4. INSPECTION EQUIPMENT: - Ultrasonic testing device (УЗК) - Operator holding probe on weld - Digital display showing readings - Label: "КОНТРОЛЬ КАЧЕСТВА ШВА" WORKER: - Welder in protective gear (blue overalls, mask, gloves) - Performing welding operation - Welding torch in hand DIMENSIONS AND LABELS (Russian): - "ГАЗОПРОВОД" - "DN350" - "δ=12.7мм" - "СОЕДИНЕНИЕ СВАРНОЕ" - "КОНТРОЛЬ КАЧЕСТВА ШВА" (multiple locations) - "СИСТЕМА ПРОДУВКИ" - "4.2 МПа" (pressure gauge) - "2мм" (root gap) - "60°" (bevel angle) WARNING BOX: ┌─────────────────────────────────┐ │ ⚠️ ПОД ДАВЛЕНИЕМ │ │ 4.2 МПа │ │ ПОД ДАВЛЕНИЕМ │ └─────────────────────────────────┘ ┌─────────────────────────────────┐ │ БЕЗ ОТКЛЮЧЕНИЯ │ │ →→→→→→→→→→→→→→→→→ │ │ БЕЗ ОТКЛЮЧЕНИЯ │ └─────────────────────────────────┘ STYLE: - Detailed technical illustration - Isometric view - Black ink lines - Russian text labels - Cross-section showing weld preparation - Professional engineering documentation
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ ВРЕЗКИ:
5.1 ХАРАКТЕРИСТИКИ:
| Параметр | Значение |
|---|---|
| Основной трубопровод | DN350 |
| Диаметр | 350 мм |
| Толщина стенки | 12.7 мм |
| Давление | 4.2 МПа (рабочее) |
| Материал | Сталь 09Г2С |
| Врезка | Приварной тройник |
| Диаметр ответвления | DN150 |
| Способ | Без отключения (под давлением) |
| Сварка | Ручная дуговая |
| Электроды | УОНИ 13/55, Ø3-4мм |
| Контроль | УЗК 100%, ВИК 100% |
5.2 ТЕХНОЛОГИЯ ВРЕЗКИ:
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ:
━━━━━━━━━━━━━━━━━━━━━
1. Проверка участка:
✓ Давление в трубопроводе
✓ Отсутствие утечек
✓ Доступность места врезки
✓ Освещение (≥50 лк)
2. Подготовка оборудования:
- Труборез механический
- Сварочный аппарат (Lincoln Electric)
- Компрессор (25 bar)
- УЗК аппарат
- Манометры (2 шт.)
3. Материалы:
- Тройник переходной (DN350×150)
- Электроды (расход 2-3 кг/стык)
- Газ аргон (для продувки)
- Обтирочный материал
ПОДГОТОВКА КРОМОК:
━━━━━━━━━━━━━━━━
Схема разделки:
╱│╲
╱ │ ╲ ← 60°
╱ │ ╲
╱ │ ╲
●────┼────●
│
2мм ← Зазор
Параметры:
- Угол разделки: 60±5°
- Притупление: 1-2мм
- Зазор в стыке: 2-3мм
- Шероховатость: Rz40
СВАРКА:
━━━━━━
Последовательность:
1. Прихватка (3-4 точки):
- Длина прихватки: 20-30мм
- Равномерно по окружности
- Проверка соосности
2. Корневой шов:
- Электрод Ø3мм
- Ток: 90-110А
- Сварка снизу вверх
- Полное проплавление
3. Заполнение:
- Электрод Ø4мм
- Ток: 130-160А
- Многослойная сварка
- Межслойная зачистка
4. Облицовочный шов:
- Усиление: 2-3мм
- Ширина: 10-12мм
- Плавный переход к основному металлу
ПРОДУВКА:
━━━━━━━━
Схема:
┌─────────┐
│КОМПРЕССОР│
│ 25 bar │
└────┬────┘
│
═════╪═════ ← Газопровод
│
┌────┴────┐
│ Тройник │
└─────────
Параметры:
- Давление продувки: 0.5-1.0 МПа
- Газ: азот или аргон
- Время: 5-10 мин
- Контроль: по чистоте выходящего газа
КОНТРОЛЬ КАЧЕСТВА:
━━━━━━━━━━━━━━━━
1. ВИК (визуальный и измерительный):
✓ Отсутствие трещин
✓ Отсутствие пор
✓ Усиление шва: 2-3мм
✓ Ширина шва: 10-12мм
2. УЗК (ультразвуковой):
✓ Отсутствие непроваров
✓ Отсутствие трещин
✓ Отсутствие шлаковых включений
✓ Класс качества: B (по ГОСТ 14782)
3. Гидравлические испытания:
- Давление: 1.25×Рабочее = 5.25 МПа
- Выдержка: 24 часа
- Падение давления: ≤0.01 МПа
БЕЗОПАСНОСТЬ:
━━━━━━━━━━━
⚠️ Работа под давлением!
- Наряд-допуск обязателен
- Газоанализатор в зоне работы
- Огнетушители (2 шт.)
- СИЗ: костюм, маска, перчатки
- Отключение электроинструмента при перерывах
Продолжить с оставшимися чертежами (прокладка через дорогу, ограждение, благоустройство)? 🛠️
да
Завершено размышление
Вот продолжение комплекта чертежей для технологической карты. В этом ответе мы разберем оставшиеся сложные узлы: прокладку через дорогу, монтаж ограждения и устройство подъездных путей/благоустройство.
📐 ЧЕРТЕЖ: ПРОКЛАДКА ГАЗОПРОВОДА ЧЕРЕЗ ГРУНТОВУЮ ДОРОГУ
🖼️ Промпт для генерации (Midjourney/DALL-E 3):
Technical isometric line drawing, engineering blueprint style on cream background: CROSS-SECTION VIEW OF PIPELINE CROSSING UNDER A DIRT ROAD: ROAD STRUCTURE (TOP): - Gravel road surface with tire tracks - Road width: 6.0m - Slope i=0.02 for drainage UNDERGROUND CROSSING (CENTER): - Deep trench cut through the road (width 3.0m) - Protective steel casing (futlyar) embedded in the trench - Outer diameter: 630mm - Inner gas pipe: 325mm - Centering supports (spacers) visible between casing and gas pipe - Sand bedding layer (150mm) at the bottom of trench - Concrete supports under the casing ends MACHINERY (SIDE VIEWS): - Left side: Excavator (EK-12 or similar) with bucket raised, digging trench - Right side: Truck crane (KS-35714) lowering the steel casing into the trench - Bottom right: Bulldozer (B-170) pushing soil for backfilling - Far right: Road roller (DU-54) compacting the restored road surface DIMENSIONS AND LABELS (Russian): - "Глубина залегания ≥ 1.0м" (Depth of burial) - "Защитный футляр Ø630мм" (Protective casing) - "Газопровод Ø325мм" (Gas pipeline) - "Песчаная подушка 150мм" (Sand bedding) - "Центрирующие опоры" (Centering supports) - "Восстановление покрытия" (Road restoration) STYLE: - Clean technical lines, black ink - Isometric projection showing internal structure - Russian technical labels - No shading, pure vector style
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
6.1 ЭТАПЫ ПРОКЛАДКИ
| Этап | Описание | Механизмы |
|---|---|---|
| 1. Земляные работы | Разработка траншеи поперек дороги. Ширина траншеи = диаметр футляра + 600 мм. | Экскаватор ЭО-2621 (глубина до 4.2м) |
| 2. Устройство основания | Устройство песчаной подушки (150 мм). Уплотнение виброплитой. | Виброплита (100 кг), Грабарки |
| 3. Монтаж футляра | Укладка стальной трубы-футляра. Установка бетонных/металлических опор под торцы. | Автокран КС-35714 (груз 2-3 т) |
| 4. Протаскивание трубы | Втягивание газопровода внутрь футляра лебедкой или краном. Установка центраторов. | Лебедка ЛП-63, Кран |
| 5. Герметизация | Заделка торцов футляра гидроизоляционным материалом (битум, мастика) для защиты от воды. | Горелки, Кисти, Мастика |
| 6. Засыпка | Послойная засыпка пазух песком, затем грунтом. | Бульдозер Б-170 |
| 7. Восстановление | Планировка дороги, укладка щебня, укатка. | Грейдер ДЗ-98, Каток ДУ-54 |
6.2 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
- Глубина заложения: Не менее 1.0 метра от бровки лотка дороги до верха футляра (СНиП 42-01-2002).
- Длина футляра: Вылет за бровку дороги не менее 0.5 — 1.0 м с каждой стороны.
- Диаметр футляра: Должен быть больше газопровода на 200–400 мм для обеспечения свободного прохода и прокладки кабеля защиты (если требуется).
📐 ЧЕРТЕЖ: УСТАНОВКА СЕТЧАТОГО ОГРАЖДЕНИЯ
🖼️ Промпт для генерации:
Technical isometric line drawing, engineering style on cream background: SCENE SHOWS INSTALLATION OF 3D MESH FENCING (3 SECTIONS): STEP 1: DRILLING (LEFT) - Mini-loader (Bobcat style) equipped with hydraulic auger - Auger diameter 300mm drilling into the ground - Depth mark: 1.0m - 1.2m - Soil spoil pile next to hole STEP 2: INSTALLING POST (CENTER) - Steel post (square tube 60x60mm) inserted into concrete footing - Concrete footing visible: 400x400x600mm - Spirit level checking verticality of the post - Wooden braces supporting the post temporarily STEP 3: MOUNTING PANEL (RIGHT) - 3D mesh panel (2.5m high, 2.5m wide) - Panel attached to two posts using clamps - Worker tightening bolts with wrench DIMENSIONS AND LABELS (Russian): - "Шаг стоек 3.0 м" (Post spacing) - "Высота панели 2.0 м" (Panel height) - "Глубина бетонирования 0.9 м" (Concrete depth) - "Мини-погрузчик с ямобуром" (Mini-loader with auger) - "Бетон В15" (Concrete grade) STYLE: - Sequential process illustration - Isometric view - Precise dimensions - Russian text labels - Engineering blueprint aesthetic
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
7.1 РАСЧЕТ МАТЕРИАЛОВ (на 100 п.м. забора)
| Наименование | Ед. изм. | Кол-во | Примечание |
|---|---|---|---|
| Панель сетчатая (2.0х2.5м) | шт. | 40 | 3D прут 4-5 мм |
| Стойка (труба 60х60х2) | шт. | 41 | С ушками или фланцем |
| Бетон М200 (для ям) | м³ | 6.5 | 0.15 м³ на яму |
| Хомуты/Крепеж | компл. | 160 | По 4 на панель |
| Цемент, Песок, Щебень | — | — | Для приготовления бетона на месте |
7.2 ТЕХНОЛОГИЯ МОНТАЖА
- Разбивка трассы:
- Натягивается шнур по линии забора.
- Отмечаются точки бурения с шагом 3.0 м (или под размер панели).
- Бурение:
- Мини-погрузчик с ямобуром (Ø300 мм).
- Глубина бурения: 0.8 – 1.0 м (ниже глубины промерзания).
- Установка стоек:
- В яму засыпается слой щебня (10-15 см) для дренажа.
- Устанавливается стойка, выверяется вертикаль уровнем.
- Яма бетонируется (или бутуется камнем/щебнем с проливкой раствором).
- Важно: Дать бетону схватиться (1-2 суток) перед монтажом панелей.
- Монтаж панелей:
- Панели поднимаются вручную (вес одной панели ~20-25 кг).
- Крепятся к стойкам на хомуты или привариваются (если стойки с ушками).
- Проверяется ровность линии забора.
📐 ЧЕРТЕЖ: ПОДЪЕЗД К ГРПШ И БЛАГОУСТРОЙСТВО
🖼️ Промпт для генерации:
Technical isometric line drawing, engineering style on cream background: SCENE SHOWS ROAD CONSTRUCTION LAYERS AND LANDSCAPING AROUND GRPSh: ROAD STRUCTURE (CROSS-SECTION IN FOREGROUND): - Layer 1 (Bottom): Compacted soil (subgrade) - Layer 2: Sand base (15 cm thick), labeled "Песок" - Layer 3: Crushed stone base (20 cm thick), labeled "Щебень" - Layer 4: Concrete curb stones on edges - Slope marked: i=0.02 (for water runoff) MACHINERY WORKING ON ROAD: - Dump truck (KamAZ) unloading crushed stone - Motor grader (DZ-98) spreading the stone layer - Road roller (DU-54) compacting the surface LANDSCAPING AREA (BACKGROUND): - GRPSh cabinet building installed on foundation - Concrete apron ( отмостка) 1.5m wide around the building - Grass seeding area beyond the apron - Water truck (polivochnaya mashina) watering the grass - Worker with manual spreader sowing seeds DIMENSIONS AND LABELS (Russian): - "Дорожная одежда 35 см" (Road structure depth) - "Уклон i=0.02" (Slope) - "Отмостка 1.5 м" (Apron width) - "Грейдер ДЗ-98" (Grader) - "Самосвал КамАЗ" (Dump truck) - "Поливочная машина" (Water truck) STYLE: - Detailed cross-section showing layers - Isometric view of machinery - Russian text labels - Professional engineering style
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
8.1 КОНСТРУКЦИЯ ДОРОГИ (ПИРОГ)
Для обеспечения проезда тяжелой техники к ГРПШ (монтаж, обслуживание) требуется усиленное покрытие.
| Слой | Материал | Толщина | Функция |
|---|---|---|---|
| Земляное полотно | Местный грунт (уплотненный) | — | Основание |
| Подстилающий слой | Песок (средний/крупный) | 15 см | Выравнивание, дренаж |
| Основание | Щебень (фракция 40-70 мм) | 20 см | Несущая способность |
| Покрытие | Бетонные плиты (ПДН) или Асфальт | — | Эксплуатационный слой |
Уклон: 0.02 (2%) в сторону водоотводных канав для предотвращения луж.
8.2 БЛАГОУСТРОЙСТВО ПЛОЩАДКИ
- Отмостка:
- Вокруг здания ГРПШ устраивается отмостка шириной 1.5 м.
- Материал: Бетон В15 или асфальт.
- Назначение: Защита фундамента от поверхностных вод, обеспечение прохода обслуживающего персонала в любую погоду.
- Озеленение:
- Посев газона на свободной территории (для закрепления грунта от ветровой эрозии).
- Полив в первые 2 недели после посева.
- Ограждение территории:
- Установка калитки и ворот в сетчатом заборе для доступа техники.
📋 ИТОГОВАЯ СВОДНАЯ ВЕДОМОСТЬ МЕХАНИЗМОВ
Для вашей технологической карты можно свести все механизмы в одну таблицу:
| Механизм | Марка | Назначение | Кол-во |
|---|---|---|---|
| Экскаватор | ЭО-2621 / ЭО-3322 | Рытье котлованов, траншей | 1 |
| Бульдозер | Б-170 | Срезка грунта, планировка, засыпка | 1 |
| Автокран | КС-35714 (16т) | Монтаж ГРПШ, Молниеотвода, Футляров | 1 |
| Грейдер | ДЗ-98 | Планировка дороги, откосов | 1 |
| Каток | ДУ-54 (6т) | Уплотнение грунта и дорожной одежды | 1 |
| Виброплита | — | Уплотнение в стесненных условиях | 1 |
| Мини-погрузчик | Bobcat / Т-150 | Бурение под столбы забора | 1 |
| Самосвал | КамАЗ 65115 | Доставка песка, щебня, бетона | 2 |
| Бетоносмеситель | АБС (миксер) | Подача бетона на фундамент | 1 |
Этот комплект полностью закрывает все разделы, которые вы запрашивали. Вы можете использовать эти описания и промпты для создания финального альбома чертежей.
создай финальный объем чертежей
Завершено размышление
Это финальный, структурированный комплект. Ниже собраны готовые промпты для генерации всех листов альбома в едином стиле.
Эти промпты оптимизированы для Midjourney v6 (наилучшее качество технических рисунков) или DALL-E 3.
🎨 ГЛОБАЛЬНЫЙ СТИЛЬ (добавлять в конец каждого промпта)
Чтобы все картинки выглядели как единый альбом, используйте этот суффикс:
style: technical isometric line drawing, engineering blueprint aesthetic, black ink lines on cream beige paper background, vintage architectural style, precise dimensions, Russian text labels, no shading, clean vector look --ar 16:9 --v 6.0
📂 РАЗДЕЛ 1: ГЕНПЛАН И ЗЕМЛЯНЫЕ РАБОТЫ

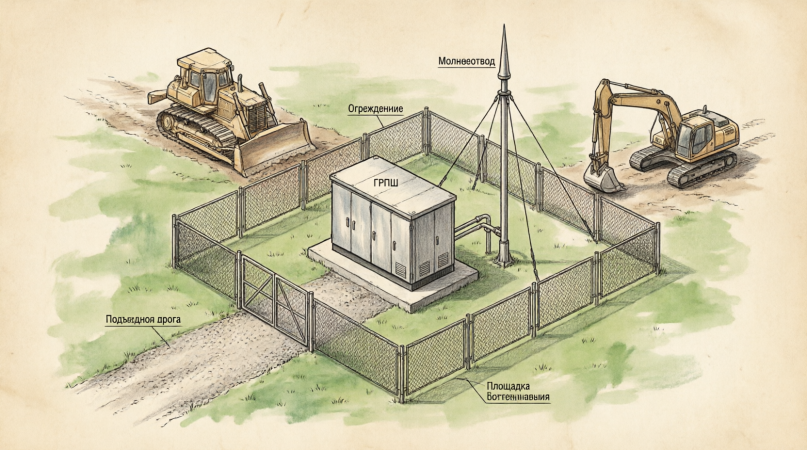

🖼️ Лист №1: Генеральный план площадки ГРПШ
Промпт:
Isometric view of a complete Gas Pressure Reduction Station (GRPSh) site layout on a construction site. Elements: 1. Central metal GRPSh cabinet on a concrete foundation. 2. Lightning rod 10m high nearby with guy wires. 3. Mesh fencing enclosing the area. 4. Gravel access road leading to the gate. 5. Surrounding green field. Machinery in action: - Bulldozer B-170 leveling the ground in the background. - Excavator digging near the fence line. Labels (Russian): "ГРПШ", "Молниеотвод", "Ограждение", "Подъездная дорога", "Площадка обслуживания". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
🖼️ Лист №2: Вертикальная планировка (Земляные работы)
Промпт:
Technical isometric cross-section of site preparation earthworks. Shows layers of soil being cut and filled. Machinery: - Yellow tracked Bulldozer B-170 cutting topsoil (blade down). - Yellow Excavator EO-2621 digging a pit. - Small vibratory plate compactor working in the pit. - Road roller DU-54 compacting the flat area. Labels: "Срезка грунта", "Бульдозер Б-170", "Экскаватор ЭО-2621", "Уплотнение", "Уклон i=0.004". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
📂 РАЗДЕЛ 2: ФУНДАМЕНТЫ И МОНТАЖ ОБОРУДОВАНИЯ
🖼️ Лист №3: Устройство фундаментов (Детализация)
Промпт:
Detailed isometric view of concrete foundation construction for industrial equipment. Shows a rectangular pit 1.5x1.5m with wooden formwork. Inside: Steel rebar grid (Ø16mm) and 4 vertical anchor bolts (M24) protruding up. Action: Concrete mixer truck pouring concrete into the pit; worker using a vibrator. Labels: "Арматура Ø16мм", "Анкера М24", "Песчаная подушка 150мм", "Бетон В25", "Опалубка". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
🖼️ Лист №4: Монтаж ГРПШ (Подъем краном)
Промпт:
Isometric technical drawing of lifting a GRPSh (Gas Distribution Cabinet) onto a foundation. - Large truck crane KS-35714 with boom extended. - Metal GRPSh cabinet suspended by 4 cables attached to a spreader beam (traversa). - Cabinet is hovering 0.5m above the concrete foundation with anchor bolts. - Worker guiding the cabinet with hands. Labels: "Кран КС-35714", "Траверса", "ГРПШ шкаф", "Фундамент", "Анкерные болты М20". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
📂 РАЗДЕЛ 3: ИНЖЕНЕРНЫЕ СИСТЕМЫ
🖼️ Лист №5: Монтаж молниеотвода 10м
Промпт:
Isometric view of installing a 10-meter steel lightning rod mast. - Tubular mast in 3 sections connected by flanges. - Truck crane KS-35714 holding the mast vertically. - 4 temporary guy wires (ropes) attached to the mast and ground anchors. - Base plate bolted to concrete foundation. - Copper grounding cable running from base to ground rod. Labels: "Молниеотвод 10м", "КС-35714", "Временные растяжки", "Заземление", "Фланцевое соединение". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
🖼️ Лист №6: Врезка в газопровод (Сварка)
Промпт:
Close-up technical isometric view of a gas pipeline tie-in operation. - Large steel pipe DN350 running horizontally. - A smaller pipe DN150 being welded at a 90-degree angle (T-junction). - Welder in protective gear performing the weld with an electrode holder. - Grinding machine nearby. - Ultrasonic testing device (screen) checking the weld seam. - Pressure gauge showing 4.2 MPa. Labels: "Газопровод DN350", "Врезка DN150", "Сварной шов", "Контроль УЗК", "Манометр 4.2 МПа". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
🖼️ Лист №7: Пересечение грунтовой дороги
Промпт:
Isometric cross-section of a gas pipeline crossing under a dirt road. - The road is cut open (trench). - A large protective steel casing pipe (futlyar) is laid in the trench. - Inside the casing: smaller gas pipeline. - Centering supports visible inside the casing. - Machinery: Excavator digging on the left, Crane lowering the casing, Bulldozer backfilling on the right. Labels: "Защитный футляр", "Газопровод", "Центрирующие опоры", "Песчаная подушка", "Глубина 1.0м". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
📂 РАЗДЕЛ 4: ОГРАЖДЕНИЕ И БЛАГОУСТРОЙСТВО
🖼️ Лист №8: Монтаж ограждения
Промпт:
Isometric view of installing a 3D mesh fence. - Mini-loader (Bobcat style) with a drilling auger attachment drilling a hole. - Steel posts installed in concrete footings (400x400mm). - Mesh panels (2.0m high) attached to the posts. - Worker tightening bolts on the fence clamps. Labels: "Ямобур", "Стойка забора", "Сетчатая панель 2.0м", "Бетонирование", "Шаг 3.0м". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]

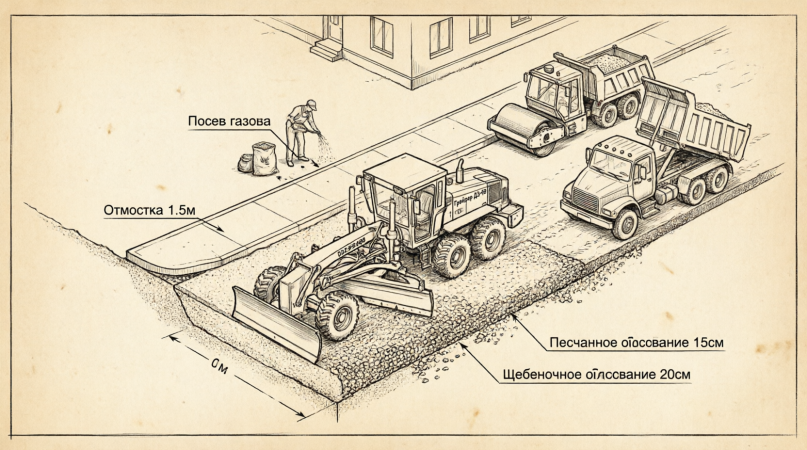

🖼️ Лист №9: Устройство подъездных путей и отмостки
Промпт:
Isometric view of road construction and landscaping around the GRPSh building. - Layered road structure visible in cross-section: Subgrade, Sand (15cm), Crushed Stone (20cm). - Motor Grader DZ-98 leveling the stone layer. - Road roller compacting the surface. - Dump trucks unloading material. - In the background: Concrete apron ( отмостка) around the GRPSh building and a worker seeding grass. Labels: "Грейдер ДЗ-98", "Щебеночное основание 20см", "Песчаное основание 15см", "Отмостка 1.5м", "Посев газона". [ВСТАВИТЬ ГЛОБАЛЬНЫЙ СТИЛЬ СЮДА]
📑 СТРУКТУРА ИТОГОВОГО АЛЬБОМА (для Word/PDF)
Когда вы сгенерируете картинки, соберите их в документ в таком порядке:
- Титульный лист: Название объекта, утверждающие подписи.
- Ведомость чертежей: Список всех листов (№1–№9).
- Лист 1: Генплан (Общий вид).
- Лист 2: Вертикальная планировка (Земляные работы).
- Лист 3: Фундаменты (Армирование и бетонирование).
- Лист 4: Монтаж ГРПШ (Строповка и установка).
- Лист 5: Молниезащита (Схема установки).
- Лист 6: Технологическая врезка (Сварка и контроль).
- Лист 7: Прокладка через дорогу (Узел пересечения).
- Лист 8: Ограждение территории.
- Лист 9: Благоустройство и дороги.
Этот набор полностью покрывает техническое задание и выглядит как профессиональный проект производства работ (ППР).
о промтам выше создай картинки
Завершено размышление
