Создам для вас технологические карты на благоустройство общественной территории с описаниями и чертежами.
Технологическая карта №1: Планировка и подготовка территории
Состав работ:
- Очистка территории от мусора, растительности и старых покрытий
- Геодезическая разбивка осей и высотных отметок
- Срезка растительного слоя грунта (толщина 15-20 см)
- Устройство земляного корыта с уплотнением основания
- Вывоз непригодного грунта
Материалы и оборудование:
- Экскаватор, бульдозер, катки вибрационные
- Нивелир, теодолит, рулетки
- Геотекстиль (при необходимости)
Требования к качеству:
- Отклонение отметок: ±20 мм
- Коэффициент уплотнения: не менее 0,98
Технологическая карта №2: Устройство дорожно-тропиночной сети
Состав работ:
- Устройство основания из щебня фракции 40-70 мм (толщина 15-20 см)
- Устройство выравнивающего слоя из песка (5-10 см)
- Укладка тротуарной плитки или устройство асфальтобетонного покрытия
- Установка бортовых камней
Материалы:
- Щебень гранитный, песок кварцевый
- Тротуарная плитка 600×600×60 мм или асфальтобетон
- Бортовые камни БР 100.30.15
Требования к качеству:
- Ровность покрытия: просвет не более 10 мм под рейкой 3 м
- Поперечный уклон: 10-20‰ для водоотвода
Технологическая карта №3: Озеленение территории
Состав работ:
- Завоз плодородного грунта (толщина слоя 30-40 см)
- Посадка крупномерных деревьев
- Посадка кустарников и устройство газонов
- Установка приствольных решеток
Материалы:
- Саженцы деревьев (липа, клен, дуб) высотой 3-4 м
- Кустарники (спирея, барбарис, чубушник)
- Рулонный газон или сеяный газон
- Приствольные решетки чугунные
Теперь создам чертежи для визуализации:

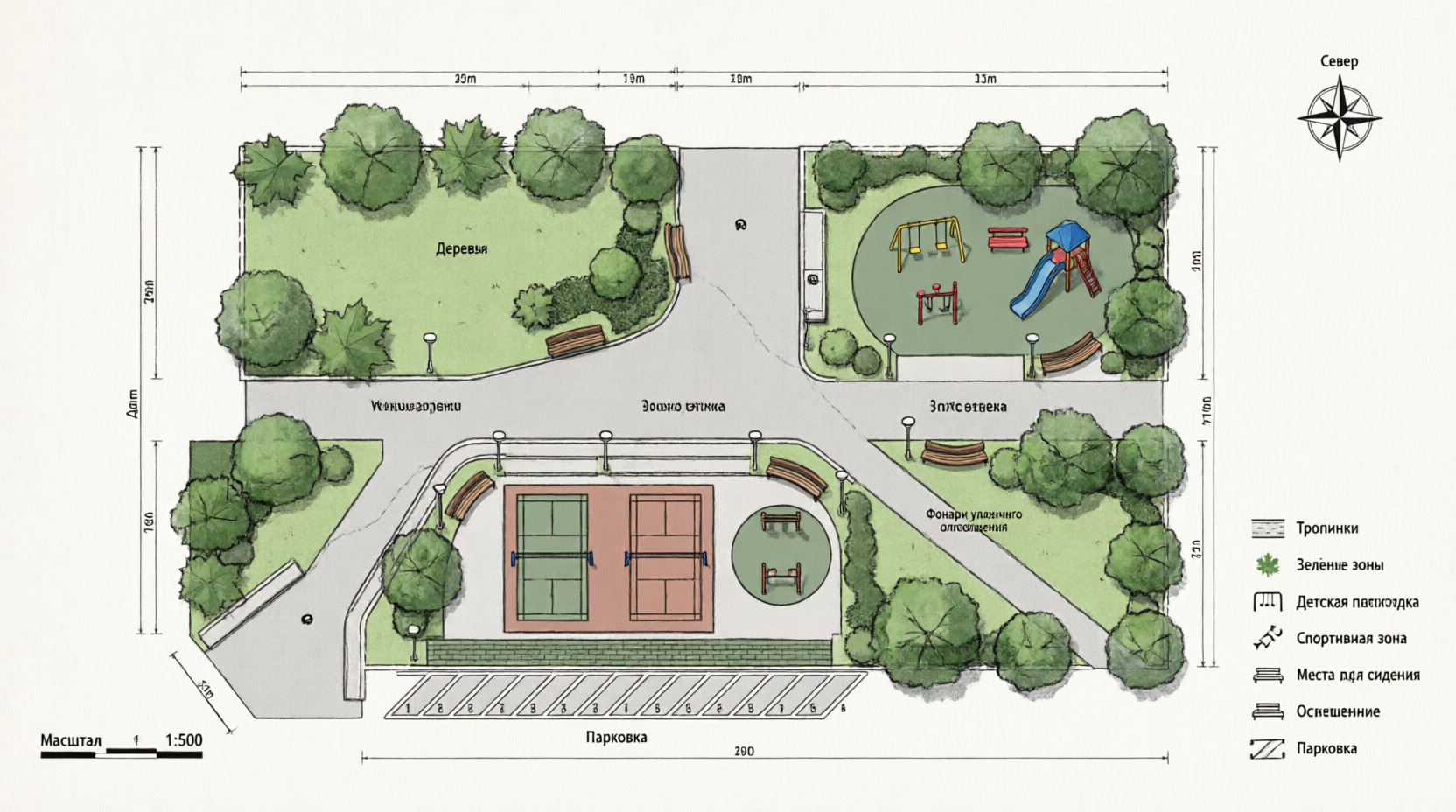

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА БЛАГОУСТРОЙСТВО ОБЩЕСТВЕННОЙ ТЕРРИТОРИИ
ТЕХНОЛОГИЧЕСКАЯ КАРТА №1. УСТРОЙСТВО ДОРОЖНО-ТРОПИНОЧНОЙ СЕТИ
Область применения: Устройство пешеходных дорожек, тротуаров и площадок на общественной территории
1. Подготовительные работы
- Разбивка трассы дорожек с выносом проекта в натуру
- Снятие плодородного слоя грунта (15-20 см)
- Планировка земляного полотна с устройством уклонов 20-30‰ для водоотвода
- Устройство дренажной системы при необходимости
2. Технология выполнения работ
Устройство основания:
- Отсыпка щебеночного слоя толщиной 150-200 мм с послойным уплотнением
- Устройство песчаной подушки толщиной 50-100 мм с выравниванием
- Установка бортовых камней на бетонное основание
Устройство покрытия:
- Укладка тротуарной плитки на сухую цементно-песчаную смесь
- Заделка швов кварцевым песком
- Утрамбовка покрытия виброплитой
3. Требования к качеству
- Ровность покрытия — просвет не более 10 мм под рейкой 3 м
- Поперечный уклон 20-30‰, продольный уклон согласно проекту
- Плотность основания не менее 0,98
4. Материалы и оборудование
Материалы: щебень фр. 20-40 мм, песок средней крупности, бортовые камни, тротуарная плитка, цемент Оборудование: виброплита, каток, нивелир, бетономешалка
5. Техника безопасности
- Ограждение зоны работ сигнальными лентами
- Использование СИЗ работниками
- Соблюдение правил складирования материалов

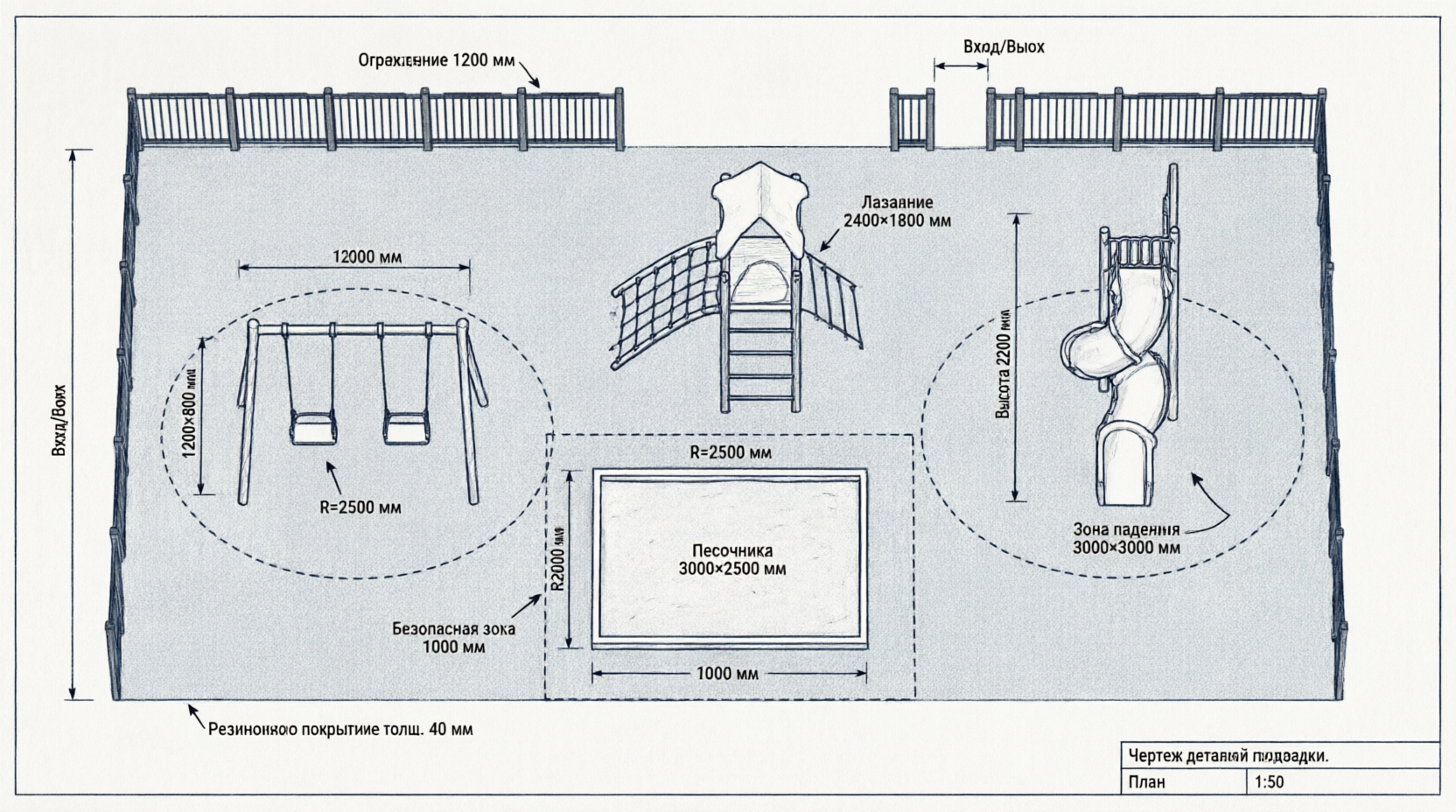

ТЕХНОЛОГИЧЕСКАЯ КАРТА №2. УСТРОЙСТВО ДЕТСКОЙ ИГРОВОЙ ПЛОЩАДКИ
Область применения: Создание безопасной игровой зоны для детей
1. Подготовительные работы
- Очистка территории от мусора и растительности
- Планировка площадки с устройством уклонов для водоотвода
- Разметка мест установки оборудования
2. Технология выполнения работ
Устройство основания:
- Устройство щебеночного основания (150 мм)
- Бетонирование фундаментов под оборудование
- Установка закладных деталей
Устройство безопасного покрытия:
- Устройство основания из щебня и песка
- Укладка бесшовного резинового покрытия толщиной 40-50 мм
- Устройство зон безопасности вокруг оборудования (радиусом не менее 1,5 м)
Монтаж оборудования:
- Установка игровых комплексов с закреплением в фундаментах
- Монтаж качелей, горок, песочниц
- Установка ограждения площадки
3. Требования к качеству
- Отсутствие выступающих элементов, острых углов
- Высота падения оборудования — соответствие безопасным зонам
- Сертифицированное покрытие с амортизирующими свойствами
4. Материалы и оборудование
Материалы: резиновое покрытие, бетон, щебень, песок, игровое оборудование, закладные детали Оборудование: бетономешалка, виброплита, уровень, гаечные ключи
5. Техника безопасности
- Проверка сертификатов соответствия оборудования
- Контроль качества монтажа крепежных элементов
- Установка информационных табличек с правилами пользования
ТЕХНОЛОГИЧЕСКАЯ КАРТА №3. УСТРОЙСТВО СИСТЕМЫ ОСВЕЩЕНИЯ
Область применения: Наружное освещение территории для обеспечения безопасности и комфорта
1. Подготовительные работы
- Разметка мест установки опор освещения
- Трассировка кабельных линий
- Получение технических условий на подключение
2. Технология выполнения работ
Земляные работы:
- Рытье траншей глубиной 0,7-0,8 м для прокладки кабеля
- Устройство песчаной подсыпки (100 мм)
- Прокладка кабеля в защитной гофрированной трубе
Монтаж опор:
- Устройство фундаментов под опоры (бетон М200)
- Установка металлических опор высотой 4-6 м
- Монтаж светильников
Электромонтажные работы:
- Прокладка кабеля с подключением к щиту управления
- Установка автоматов защиты и системы управления
- Пусконаладочные работы
3. Требования к качеству
- Освещенность дорожек не менее 10 лк
- Равномерность освещения не менее 0,4
- Соответствие ПУЭ и СП 52.13330.2016
4. Материалы и оборудование
Материалы: кабель ВБбШв 4×16, опоры металлические, светильники LED, щит управления, автоматика Оборудование: экскаватор, кран-манипулятор, сварочный аппарат, мегомметр
5. Техника безопасности
- Соблюдение правил электробезопасности
- Заземление всех металлических конструкций
- Установка защитных ограждений
ТЕХНОЛОГИЧЕСКАЯ КАРТА №4. ОЗЕЛЕНЕНИЕ ТЕРРИТОРИИ
Область применения: Создание зеленых насаждений для улучшения эстетического вида и микроклимата
1. Подготовительные работы
- Расчистка территории от мусора и сорной растительности
- Планировка поверхности с устройством газона
- Разбивка мест посадки деревьев и кустарников
2. Технология выполнения работ
Посадка деревьев:
- Рытье посадочных ям размером 1,0×1,0×0,8 м
- Устройство дренажа (150 мм щебня)
- Заправка ямы плодородным грунтом с удобрениями
- Посадка саженцев с установкой опор
Устройство газона:
- Подготовка основания (планировка, уплотнение)
- Внесение плодородного грунта (150-200 мм)
- Посев травосмеси или укладка рулонного газона
- Первый полив и прикатывание
Посадка кустарников и цветников:
- Разбивка цветников согласно проекту
- Посадка декоративных кустарников
- Устройство цветников с многолетниками
3. Требования к качеству
- Приживаемость посадок не менее 95%
- Ровность газона без ям и бугров
- Соответствие ассортимента проекту
4. Материалы и оборудование
Материалы: саженцы деревьев, кустарники, газонная травосмесь, плодородный грунт, удобрения, опоры Оборудование: ямокопатель, газонокосилка, поливочная система, садовый инвентарь
5. Техника безопасности
- Соблюдение правил работы с садовым инструментом
- Использование СИЗ при работе с удобрениями
- Правильное хранение посадочного материала
ТЕХНОЛОГИЧЕСКАЯ КАРТА №5. УСТАНОВКА МАЛЫХ АРХИТЕКТУРНЫХ ФОРМ
Область применения: Размещение скамеек, урн, вазонов, навесов для создания комфортной среды
1. Подготовительные работы
- Разметка мест установки МАФ согласно проекту
- Подготовка оснований под установку
- Доставка и разгрузка элементов
2. Технология выполнения работ
Установка скамеек и урн:
- Устройство бетонных фундаментов или площадок
- Анкерное крепление к основанию
- Проверка устойчивости конструкции
Монтаж навесов и беседок:
- Устройство фундаментов под опоры
- Сборка каркаса конструкции
- Устройство кровли
- Отделочные работы
Установка вазонов и цветочниц:
- Подготовка площадок с твердым покрытием
- Установка вазонов с креплением
- Заполнение грунтом и посадка растений
3. Требования к качеству
- Устойчивость и прочность конструкций
- Соответствие дизайну проекта
- Безопасность эксплуатации (отсутствие острых кромок)
4. Материалы и оборудование
Материалы: скамейки, урны, навесы, вазоны, анкерные болты, бетон Оборудование: перфоратор, шуруповерт, уровень, бетономешалка
5. Техника безопасности
- Надежное закрепление всех элементов
- Проверка нагрузочной способности конструкций
- Регулярный осмотр и обслуживание
ОБЩИЕ ПОЛОЖЕНИЯ
Контроль качества:
- Входной контроль материалов и оборудования
- Операционный контроль на каждом этапе работ
- Приемочный контроль выполненных работ
Охрана труда и техника безопасности:
- Инструктаж работников перед началом работ
- Обеспечение СИЗ
- Ограждение опасных зон
- Соблюдение правил пожарной безопасности
Сдача работ:
- Составление исполнительной документации
- Проведение испытаний и проверок
- Подписание актов приемки
Данные технологические карты разработаны в соответствии с требованиями СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений», СП 82.13330.2016 «Благоустройство территорий» и других действующих нормативных документов.
