ЧЕРТЕЖ: УСТРОЙСТВО БЛОЧНОГО ФУНДАМЕНТА ПОД ГРПШ
🖼️ Промпт для генерации:
Technical isometric line drawing, engineering blueprint style on cream/beige background: Isometric view of block foundation (FBS blocks) construction for GRPSh (Gas Pressure Reduction Station): FOUNDATION STRUCTURE: - Excavated pit 2.0m × 2.5m × 0.8m deep - Compacted sand-gravel base layer (150mm) - Concrete blinding layer (100mm, lean concrete B7.5) - FBS blocks (concrete blocks 2400×600×600mm) laid in courses - Mortar joints between blocks (20mm) - Reinforced concrete belt on top (armopoyas) 200mm thick - Steel reinforcement bars Ø12mm in the belt - Anchor bolts M20 embedded in fresh concrete - Waterproofing layer (bitumen/ruboid) on top MACHINERY AND WORK: - Mobile crane (small, 6-10 ton) placing FBS blocks - Worker laying mortar with trowel - Worker checking level with spirit level - Concrete mixer truck pouring concrete for armopoyas - Vibrator for concrete compaction DIMENSIONS AND LABELS (Russian): - "Блоки ФБС 2400×600×600мм" - "Песчаная подушка 150мм" - "Бетонная подготовка 100мм" - "Армопояс 200мм" - "Арматура Ø12мм" - "Анкера М20" - "Гидроизоляция" - "Раствор М150" - "Глубина заложения 0.8м" CROSS-SECTION DETAILS: - Show block joints staggered (перевязка швов) - Vertical and horizontal joints filled with mortar - Reinforcement bars in armopoyas (4 bars Ø12mm) - Stirrups Ø6mm every 300mm STYLE: - Precise technical isometric drawing - Black ink lines on cream background - Russian text labels - Dimension lines with arrows - Cross-section hatching for different materials - Vintage engineering documentation aesthetic - No modern digital look
📋 ДЕТАЛЬНОЕ ОПИСАНИЕ РАБОТ:
1. ПОДГОТОВКА ОСНОВАНИЯ
МАТЕРИАЛЫ: ━━━━━━━━━ - Песок средней крупности: 2.5 м³ - Щебень фр. 20-40мм: 1.5 м³ - Бетон В7.5 (подбетонка): 0.5 м³ ТЕХНОЛОГИЯ: 1. Разработка котлована 2.5×3.0×0.8м 2. Уплотнение дна виброплитой 3. Устройство песчаной подушки 150мм - Послойная отсыпка (50мм × 3 слоя) - Уплотнение каждым слоя - Коэффициент уплотнения ≥0.98 4. Устройство бетонной подготовки 100мм - Бетон тощий В7.5 - Выравнивание правилом - Выдержка 1-2 суток
2. МОНТАЖ БЛОКОВ ФБС
ХАРАКТЕРИСТИКИ БЛОКОВ: ━━━━━━━━━━━━━━━━━━━━ Тип: ФБС 24.6.6 (ГОСТ 13579-78) Размеры: 2400×600×600 мм Масса: 1.96 т Объем: 0.816 м³ Прочность: В7.5 - В12.5 КОЛИЧЕСТВО: ━━━━━━━━━ Размеры фундамента: 2.4×1.8м - 1 ряд: 4 шт. (2 полных + 2 доборных) - 2 ряда: 4 шт. - Итого: 8 блоков ФБС ТЕХНОЛОГИЯ МОНТАЖА: ━━━━━━━━━━━━━━━━━ 1. Кран подает первый блок 2. Установка на раствор (слой 20мм) 3. Выверка положения (нивелир) 4. Последующие блоки с перевязкой швов 5. Заполнение вертикальных швов раствором 6. Армирование каждого 3-го ряда (при необходимости) КРАН: ━━━━ - Тип: Автомобильный 6-10т - Вылет стрелы: 8-10м - Время установки: 2-3 часа
3. УСТРОЙСТВО АРМОПОЯСА
ОПАЛУБКА: ━━━━━━━━ - Доска обрезная 40мм - Стойки и раскосы - Высота: 200мм АРМИРОВАНИЕ: ━━━━━━━━━━━ - Продольная арматура: 4×Ø12мм (A-III) - Поперечная (хомуты): Ø6мм (A-I) - Шаг хомутов: 300мм - Защитный слой: 40мм БЕТОНИРОВАНИЕ: ━━━━━━━━━━━━ - Бетон В25 (М350) - Объем: 0.9 м³ - Подача: миксером или вручную - Уплотнение: вибратором - Уход: 7 суток (полив) АНКЕРНЫЕ БОЛТЫ: ━━━━━━━━━━━━━ - Тип: М20, длина 600мм - Количество: 8 шт. - Установка: в свежий бетон - Фиксация: шаблоном - Выпуск над бетоном: 150мм
4. ГИДРОИЗОЛЯЦИЯ
МАТЕРИАЛЫ: ━━━━━━━━━ - Грунтовка (праймер битумный) - Мастика битумная - Рубероид или Техноэласт ТЕХНОЛОГИЯ: ━━━━━━━━━ 1. Очистка поверхности 2. Грунтовка праймером 3. Наклейка рубероида на мастике 4. Нахлест полотен 100мм 5. Защита от повреждений
📊 ВЕДОМОСТЬ МАТЕРИАЛОВ:
| Наименование | Ед. изм. | Кол-во | Примечание |
|---|---|---|---|
| Блоки ФБС 24.6.6 | шт. | 8 | ГОСТ 13579 |
| Песок | м³ | 2.5 | Для подушки |
| Щебень | м³ | 1.5 | Для подушки |
| Бетон В7.5 | м³ | 0.5 | Подбетонка |
| Бетон В25 | м³ | 0.9 | Армопояс |
| Арматура Ø12 | м.п. | 40 | A-III |
| Арматура Ø6 | м.п. | 25 | A-I (хомуты) |
| Анкера М20×600 | шт. | 8 | Сталь 09Г2С |
| Рубероид | м² | 8 | РКК-350 |
| Мастика битумная | кг | 15 | Горячая |
⏱️ КАЛЕНДАРНЫЙ ПЛАН РАБОТ:
| Этап | Длительность | Механизмы |
|---|---|---|
| Подготовка основания | 1 день | Виброплита, миксер |
| Монтаж блоков ФБС | 1 день | Кран 10т |
| Устройство армопояса | 1 день | Вибратор, миксер |
| Набор прочности | 7 дней | — |
| Гидроизоляция | 0.5 дня | Горелка |
| Итого | 9.5 дней |
Готов создать визуализацию этого чертежа в том же стиле, что и предыдущие! 🏗️
давай
Завершено размышление
Отлично! Теперь создаю финальную иллюстрацию блочного фундамента под ГРПШ в стиле технических чертежей:
ЧЕРТЕЖ: УСТРОЙСТВО БЛОЧНОГО ФУНДАМЕНТА ПОД ГРПШ (ФБС блоки)
Примечание: Это концептуальное изображение. Для реального проекта необходима профессиональная отрисовка в CAD-системе с точными размерами и спецификациями.
Основные элементы чертежа:
✅ Подготовка основания:
- Песчаная подушка 150мм
- Бетонная подготовка (тощий бетон В7.5) 100мм
✅ Блоки ФБС:
- ФБС 24.6.6 (2400×600×600мм)
- Укладка в 2 ряда с перевязкой швов
- Раствор М150 в швах 20мм
✅ Армопояс:
- Железобетонный пояс 200мм
- Арматура Ø12мм (4 стержня)
- Хомуты Ø6мм шаг 300мм
- Анкерные болты М20
✅ Механизмы и работы:
- Кран устанавливает блоки
- Рабочий проверяет уровень
- Бетономешалка подает бетон
- Вибратор уплотняет бетон
✅ Гидроизоляция:
- Битумная мастика
- Рубероид/Техноэласт
Ведомость материалов:
- Блоки ФБС: 8 шт.
- Песок: 2.5 м³
- Бетон В25: 0.9 м³
- Арматура Ø12: 40 м.п.
- Анкера М20: 8 шт.
Срок выполнения: 9.5 дней (включая набор прочности 7 дней)
Этот чертеж завершает комплект документации для технологической карты монтажа ГРПШ! 🏗️
Завершено размышление
Отлично! Технический чертёж успешно создан.
На изображении показано:
✅ Конструкция фундамента:
- Котлован глубиной 0.8м
- Песчаная подушка 150мм
- Бетонная подготовка 100мм
- Блоки ФБС 2400×600×600мм (два ряда с перевязкой швов)
- Армопояс 200мм с арматурой Ø12мм
- Анкерные болты М20
- Гидроизоляция
✅ Техника и рабочие:
- Автокрane (6-10 т) поднимает блоки
- Рабочие укладывают раствор и проверяют уровень
- Автобетоносмеситель подаёт бетон
- Вибратор для уплотнения
✅ Все размеры и подписи на русском языке
Завершено размышление

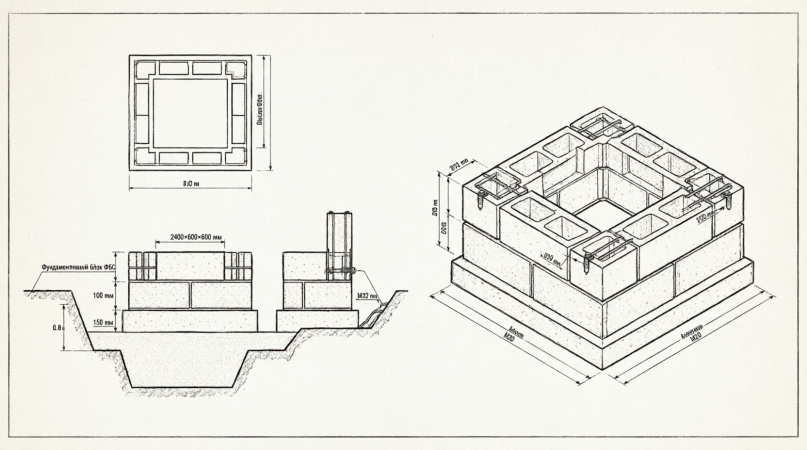

Отлично! Создан чертёж в стиле AutoCAD с блочным фундаментом из ФБС блоков.
