🛠️ Технологическая карта: прокладка газопровода через грунтовую дорогу (открытый способ)
Ниже — готовая структура для вашей ТК с привязкой к нормативам РФ, параметрами оборудования и чек-листами контроля.
📋 1. Область применения
| Параметр | Значение |
|---|---|
| Объект | Пересечение газопроводом грунтовой (щебеночной) дороги |
| Способ | Открытая траншея с устройством защитного футляра |
| Давление газа | До 0,6 МПа (среднее) / до 1,2 МПа (высокое) |
| Материал трубы | Сталь 09Г2С, 20, ГОСТ 10704-91 / ГОСТ 8732-78 |
| Диаметр | 57–325 мм (типично для распределительных сетей) |
Нормативная база:
- СНиП 42-01-2002 «Газораспределительные системы» firenotes.ru
- СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем»
- ГОСТ Р 54961-2012 «Системы газораспределительные. Сети газопотребления»
- ВСН 006-89 «Строительство магистральных и промысловых трубопроводов. Производство работ»
🗂️ 2. Подготовительные работы
graph LR A[Получение ордера на земляные работы] --> B[Вынос трассы в натуру, геодезическая разбивка] B --> C[Ограждение зоны работ, установка знаков] C --> D[Снятие и складирование плодородного слоя (если есть)] D --> E[Разработка траншеи экскаватором]
🔧 Параметры траншеи:
| Параметр | Требование |
|---|---|
| Глубина до верха футляра | Не менее 1,0 м от бровки дороги (для грунтовых дорог) docs.cntd.ru |
| Ширина по дну | Диаметр футляра + 0,3 м с каждой стороны для монтажа |
| Крутизна откосов | 1:0,5–1:0,67 (в зависимости от типа грунта) |
| Дренаж | При высоком УГВ — устройство водопонижения или дренажных канав |
🚜 Оборудование:
| Машина | Марка (пример) | Кол-во | Назначение |
|---|---|---|---|
| Экскаватор | ЕК-12, JCB 3CX | 1 | Разработка траншеи |
| Трубоукладчик / Автокран | ТГ-51, КС-45717 | 1 | Укладка трубы в футляр |
| Бульдозер | ДЗ-98, CAT D6 | 1 | Планировка, засыпка |
| Виброплита / Каток | Виброплита 100 кг, каток 2–3 т | 1 | Уплотнение грунта |
| Сварочный агрегат | АД-302, ПДГО-300 | 1 | Сварка стыков |
🛡️ 3. Устройство защитного футляра (ключевой узел)
Требования к футляру antikorpolimer.ruwww.nccrussia.com:
✓ Материал: стальная труба, ГОСТ 10704-91, без дефектов ✓ Диаметр: на 200–400 мм больше диаметра рабочего газопровода ✓ Покрытие: 2–3-слойное полимерное (ПЭ, ПП) или битумно-полимерное ✓ Торцы: герметизация манжетами (резина/термоусадка) для предотвращения попадания влаги ✓ Концевые опоры: центрирующие опоры из диэлектрического материала (ПНД, фторопласт) ✓ Контрольная трубка: для мониторинга герметичности (опционально)
Схема узла (текстовое описание для чертежа):
[Сечение А-А] ┌─────────────────────────┐ ← Уровень грунта дороги │ Грунт (восстановленный)│ ├─────────────────────────┤ │ Подушка песчаная 150 мм│ ├─────────────────────────┤ │ ╔═══════════════════╗ │ │ ║ ФУТЛЯР (сталь) ║ │ ← Защитная труба │ ║ ┌─────────────┐ ║ │ │ ║ │ГАЗОПРОВОД │ ║ │ ← Рабочая труба │ ║ │(с изоляцией)│ ║ │ │ ║ └─────────────┘ ║ │ │ ╚═══════════════════╝ │ │ ↑ Центрирующие опоры │ ├─────────────────────────┤ │ Песчаная обсыпка 100 мм│ └─────────────────────────┘
Монтаж футляра:
- Уложить на дно траншеи песчаную подушку 150 мм, уплотнить
- Опустить футляр краном/трубоукладчиком, установить на опоры
- Внутрь футляра завести рабочий газопровод (собранный на поверхности)
- Установить центрирующие опоры с шагом 2–3 м
- Герметизировать торцы футляра термоусадочными манжетами
- Выполнить контрольную продувку полости футляра воздухом (проверка герметичности)
⚙️ 4. Технология укладки и сварки
1. Сборка звеньев газопровода на бровке → сварка встык (ГОСТ 16037-80) 2. Нанесение изоляции на сварные стыки (термоусадочные муфты) 3. Контроль качества: • ВИК (визуальный и измерительный контроль) — 100% стыков • УЗК/РК — выборочно по проекту (обычно 5–20%) 4. Опускание трубы в траншею краном с мягкими стропами 5. Центровка трубы внутри футляра, фиксация
⚠️ Важно: Сварочные работы при температуре ниже –15 °С требуют подогрева стыков и защиты от ветра (навес, палатка)
firenotes.ru
.
🚧 5. Засыпка и восстановление дороги
Последовательность www.tradicia-k.ru:
graph LR A[Засыпка пазух песком 100 мм] --> B[Послойная засыпка грунтом (200 мм/слой)] B --> C[Уплотнение виброплитой/катком] C --> D[Восстановление профиля дороги: грейдер/бульдозер] D --> E[Уплотнение полотна катком 2–3 т] E --> F[Восстановление водоотвода (кюветы)]
Параметры восстановления грунтовой дороги:
| Слой | Материал | Толщина | Уплотнение |
|---|---|---|---|
| Подушка | Песок/ПГС | 100–150 мм | Виброплита, 3–4 прохода |
| Основание | Щебень фр. 20–40 мм | 150–200 мм | Каток, до Купл ≥ 0,95 |
| Покрытие | Гравий/ПГС/грунт | 100–150 мм | Каток, профилирование грейдером |
Контроль качества восстановления:
- Ровность: просвет под 3-метровой рейкой ≤ 2 см
- Уклон: соответствие проекту (обычно 2–4% для водоотвода)
- Плотность: коэффициент уплотнения ≥ 0,95 (по ГОСТ 25100-2020)
⚠️ 6. Охрана труда и безопасность
| Опасность | Мера защиты |
|---|---|
| Работа экскаватора в зоне дороги | Ограждение, сигнальщик, знаки «Работают люди» |
| Сварочные работы | Огнетушитель, очистка зоны от горючих материалов |
| Работа с краном | Строповка сертифицированными стропами, запрет нахождения под грузом |
| Газоопасные работы | Наряд-допуск, газоанализатор, СИЗ, инструкция перед началом |
| Движение транспорта | Регулировщик или временное перекрытие с объездом |
Обязательные документы:
- Наряд-допуск на газоопасные работы
- Журнал инструктажа на рабочем месте
- Акт освидетельствования скрытых работ (футляр, изоляция, засыпка)
✅ 7. Контроль качества (чек-лист для инженера)
□ Геодезическая разбивка трассы — акт □ Глубина траншеи — соответствие проекту (≥1,0 м над футляром) □ Качество футляра: покрытие, герметичность торцов — визуальный контроль + акт □ Сварные стыки: ВИК 100%, УЗК/РК по проекту — протоколы □ Герметичность газопровода: пневмоиспытания 1,25×Рраб, выдержка 24 ч — акт □ Засыпка: послойное уплотнение, лабораторный контроль плотности — журнал □ Восстановление дороги: профиль, ровность, водоотвод — акт приёмки
📦 8. Материалы (спецификация на 1 пог.м перехода)
| Наименование | Ед. изм. | Расход | Примечание |
|---|---|---|---|
| Труба стальная рабочая | м | 1,05 | С запасом на стыки |
| Труба стальная футлярная | м | 1,05 | Диаметр на 200–400 мм больше |
| Центрирующие опоры | шт. | 3–4 | ПНД/фторопласт, на 1 футляр |
| Манжеты термоусадочные | компл. | 2 | На торцы футляра |
| Песок для подушки | м³ | 0,3 | Фр. 0,5–2 мм |
| Щебень для основания | м³ | 0,4 | Фр. 20–40 мм |
| Грунт для засыпки | м³ | 1,5 | Местный, без камней >10 см |
| Изоляция стыков | компл. | 1 | Термоусадочная муфта |
🎯 Промт для генерации чертежа узла (для Dzine AI / CAD)
2D technical cross-section: gas pipeline under dirt road, open trench method. Elements: - Protective steel casing (outer pipe, diameter 400mm), - Working gas pipe inside (diameter 159mm, with insulation), - Centering supports (plastic, 3 pcs), - Sand bedding 150mm, - Backfill layers with compaction marks, - Road surface restored (gravel), - Dimensions in mm, - Technical drawing style, black lines on white, - Labels: "футляр", "газопровод", "песчаная подушка", "уровень дороги". Export format: DXF/DWG.
💡 Итог: Открытый способ через грунтовую дорогу — надёжный и нормативно обоснованный метод. Ключевые точки контроля: глубина заложения, герметичность футляра, качество сварки, уплотнение при восстановлении. Используйте ИИ для черновиков текста и эскизов, но финальные чертежи и расчёты должны быть проверены аттестованным инженером.
Нужна помощь с:
- 📐 Готовым чертежом узла в формате .dwg (описание для экспорта)?
- 📝 Автоматизацией заполнения спецификаций в Excel?
- 🔗 Ссылками на актуальные редакции СНиП/СП?
Напишите — подготовлю нужный материал. 🛠️
+39
создай картинкупотпромту

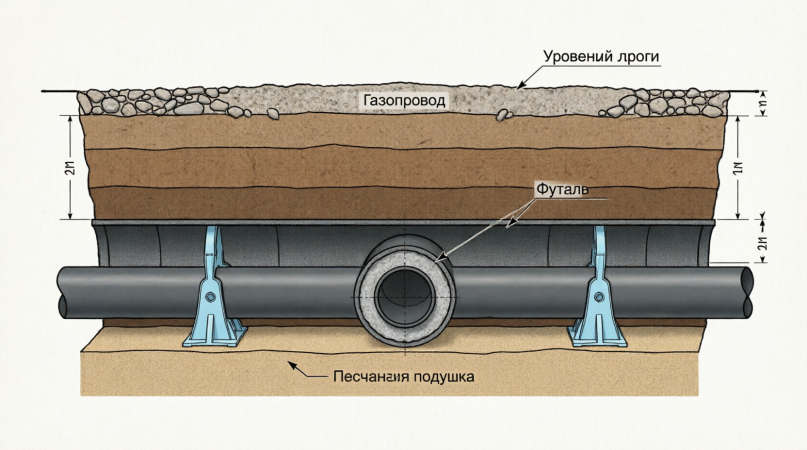

Вот визуализация узла прокладки газопровода через грунтовую дорогу открытым способом, сгенерированная по вашему описанию.
